Page 1



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ОБРАБОТКИ ДАННЫХ
ТЕЛЕЖКИ ПУТЕИЗМЕРИТЕЛЬНОЙ
WayMeter версия 4
Руководство пользователя




Page 2
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Содержание
1
Назначение ............................................................................................................. 3
2

Условия применения

................................
................................
..............................

4

3

Использование программы

................................
................................
....................

5

3.1
Общий вид программы .................................................................................... 5
3.2

Элементы программы

................................
................................
......................

6

3.3
Функции главного меню программы ............................................................... 9
3.4
Считывание данных из электронного блока ................................................ 13
3.5
Форматирование памяти электронного блока ............................................. 15
3.6

Установка даты/времени

................................
................................
...............

16

3.7

Открытие файла данных

................................
................................
...............

18

3.8
Создание и работа с путеизмерительной лентой ....................................... 20
3.9

П
росмотр путеизмерительной ленты

................................
...........................

22

3.10 Ведение БПД ................................................................................................. 34
3.11

Автоматизированная расшифровка параметров пути

................................

44

3.12 Настройки программы ................................................................................... 61
3.13

Архивный файл

................................
................................
..............................

68

3.14 Завершение работы ...................................................................................... 68
Приложение А (обязательное) Стандартные коды дефектов

..............................

69

2


Page 3
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10


1
НАЗНАЧЕНИЕ
1.1
Программа WayMeter предназначена для считывания данных с устройства
контроля рельсовой колеи – путеизмерительной тележки ПТ-7МК, их просмотра,
обработки и печати.
1.2
В процессе обработки данных осуществляется автоматизированная
расшифровка параметров пути согласно инструкциям ЦП-515, ЦП-674 и соответствующих
приказов МПС РФ и РАО «РЖД».
При этом определяются следующие отступления:
уширения (Уш);
сужения (Суж);
перекосы (П);
плавные отклонения уровня (У);
смежные отклонения уровня (УУ);
уклоны отводов возвышений (Укл);
уклоны отводов ширины колеи (Отв.ш.);
резкие односторонние просадки (Пр);
ограничение скорости грузовых поездов с порожними вагонами (ПРЖ).
1.3
По результатам автоматизированной расшифровки параметров пути
формируется ведомость оценки состояния пути (ф. ПУ-32 ПТ).
1.4
Программа WayMeter предназначена также для ведения базы паспортных
данных (далее – БПД). В БПД содержится информация об административном делении
контролируемых путей и объектах пути, которая необходима для корректной работы
функций автоматизированной расшифровки параметров пути и формирования выходных
форм.
1.5
Программа WayMeter может работать как в качестве отдельного
приложения, так и в составе аппаратно-программного комплекса АКНОП.
1.6
Данные о ширине колеи и уровне отображаются на экране монитора в
виде путеизмерительной ленты с возможностью вертикального скроллинга (прокрутки).
При этом доступны следующие функции:
масштабирование по метровой шкале (по вертикали);
переход в любую позицию ленты;
переход к любой из меток на ленте, сделанных оператором тележки во
время работы;
3


Page 4
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

просмотр точных значений ширины колеи, уровня и метровой координаты в
любом месте ленты с помощью информационного указателя;
включение/отключение отступлений по типам.
1.7
Печать путеизмерительной ленты осуществляется на листах формата A4.
Путеизмерительная лента печатается в том виде, в котором она отображается на экране.
1.8
Считывание данных из устройства и форматирование его памяти
осуществляется через стандартный COM-порт компьютера.
1.9
Пункты 3.11.2, 3.12.1.1 и описания работы с системой ЕКАСУИ доступны
только для программы с обозначением (i) в конце номера версии.
2
УСЛОВИЯ ПРИМЕНЕНИЯ
2.1
Программа WayMeter предназначена для работы в среде операционной
системы Microsoft Windows XP SP3, Windows Vista, Windows 7, Windows 8.
2.2
Не допускается модификация программы без предварительного
согласования с разработчиком.
2.3
Программа WayMeter предназначена для работы c путеизмерительными
тележками ПТ-7МК новой и старой моделей, ПТ-7МК01, дефектоскопа-путеизмерителя
СПРУТ производства ЗАО «Фирма ТВЕМА».
2.4
Разработчик оставляет за собой право вносить изменения в программное
обеспечение (ПО), направленные на улучшение его работы.
2.5
Допускаются незначительные расхождения положений настоящего
руководства с особенностями функционирования конкретного экземпляра программы
WayMeter,
связанные
с
процессом
постоянной
модернизации
программного
обеспечения (ПО).
2.6
Разработчик оставляет за собой право автоматического обновления
старых версий программы более новыми.
2.7
Нормальное считывание данных с путеизмерительной тележки,
форматирование памяти устройства и установка даты/времени возможны только при его
полной исправности и готовности к работе.
2.8
Минимальные требования к аппаратным ресурсам:
32-разрядный (x86) или 64-разрядный (x64) процессор с тактовой частотой
__rendered_path__144
1 гигагерц (ГГц) или выше;
__rendered_path__153
1 гигабайт (ГБ) (для 32-разрядной системы) или 2 ГБ (для 64-разрядной
__rendered_path__144
системы) оперативной памяти;
__rendered_path__165
4


Page 5
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

16 гигабайт (ГБ) (для 32-разрядной системы) или 20 ГБ (для 64-разрядной
__rendered_path__11
системы) пространства на жестком диске;
__rendered_path__19
2.9
Рекомендуемое разрешение экрана монитора не менее 1366х768 точек.
3
ИСПОЛЬЗОВАНИЕ ПРОГРАММЫ
При запуске программы открывается окно оповещения (Рисунок 1) о том, что
файл БД находится на системном диске. Для отключения этого оповещения необходимо
перед закрытием поставить галочку «Не показывать окно».
Image_130_0

Рисунок 1 Окно оповещения о местонахождении базы данных
3.1
Общий вид программы
Общий вид окна программы WayMeter показан на рисунке 2.
Image_132_0

1 главное меню;
2 панель инструментов;
5


Page 6
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3 окно путеизмерительной ленты
Рисунок 2 Общий вид окна программы WayMeter
3.2
Элементы программы
Главное окно (Рисунок 2) состоит из следующих элементов:
Главное меню содержит пункты, осуществляющие доступ к наиболее
важным программным функциям;
Панель инструментов находится под главным меню и содержит кнопки,
которые необходимы для быстрого доступа к наиболее часто применяемым программным
действиям. Кнопки на панели инструментов дублируют соответствующие подпункты
главного меню. При наведении курсора мыши на какую-либо кнопку панели инструментов
рядом с ним появляется надпись-подсказка, сообщающая о назначении данной
кнопки (Рисунок 3);
Image_136_0

Рисунок 3 Панель инструментов
Окно путеизмерительной ленты содержит графики уровня и шаблона,
таблицы-навигаторы и собственную панель инструментов. На окне путеизмерительной
ленты могут быть расположены сразу несколько путеизмерительных лент.
Окно путеизмерительной ленты (Рисунок 4) состоит из следующих элементов:
Панель «Координата» (Рисунок 5) содержит поле, в котором выводится
текущее значение координаты в виде: километр/метр, установленной скорости, масштаб,
вкл./выкл.
отображения
отступлений
определенных
косвенным
способом
и
откорректированных отступлений, а также настройка подписей выявленных отступлений.
Все устанавливаемые параметры на этой панели относятся к обоим графикам;
6


Page 7
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_140_0

1 панель инструментов; 2 выявленные отступления; 3 нулевые линии;
4 график уровня; 5 график шаблона; 6 полоса прокрутки; 7 список дат;
8 список меток 2; 9 список отступлений; 10 строка статуса
Рисунок 4 Общий вид окна путеизмерительной ленты
Панель «Шаблон» (Рисунок 6) содержит поле с текущим значением
ширины колеи, в том месте ленты, где установлен информационный указатель (п. 3.9.1),
кнопки включения/отключения отображения выявленных отступлений по ширине колеи, а
также значения для ограничительных линий шаблона;
Image_143_0

Рисунок 5 Панель «Координата»
Image_145_0

Рисунок 6 Панель «Шаблон»
Панель «Объекты» (Рисунок 7) служит для добавления отдельных
участков на путеизмерительную ленту;
Image_148_0

Рисунок 7 Панель «Объекты»
7


Page 8
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Панель «Уровень» (Рисунок 8) содержит поле с текущим значением
уровня, в том месте ленты, где установлен информационный указатель (п. 3.9.1), кнопки
включения/отключения отображения выявленных отступлений по уровню, а также
значения для ограничительных линий уровня;
Image_153_0

Рисунок 8 Панель «Уровень»
Рабочая область, в которой отображается путеизмерительная лента,
занимает центральную часть окна.
Информационный указатель горизонтальная линия в рабочей области
главного окна, установленная в текущую позицию ленты;
Полоса прокрутки для перемещения по ленте находится справа от
рабочей области и содержит кнопки управления перемещением ленты, полосу прокрутки
ленты (Рисунок 4);
Список дат находится в нижней части рабочей области и содержит все
даты проездов текущего файла (Рисунок 4);
Список меток 2 (меток привязки) находится в нижней части рабочей
области и содержит все метки привязки (метки, указывающие на определенный
контролируемый путь), которые оператор ставил во время работы на пути (Рисунок 4);
Список отступлений находится в нижней части рабочей области и
содержит все отступления, выявленные в ходе автоматизированной расшифровки
параметров пути (Рисунок 4);
Строка статуса находится в нижней части главного окна, служит для
вывода сообщений о текущей странице и о свойствах участка в том месте
путеизмерительной ленты, где установлен информационный указатель (Рисунок 4);
Контекстное меню появляется при нажатии на правую кнопку мыши в
пределах рабочей области и содержит опции для работы с участками путеизмерительной
ленты (Рисунок 9);
Остальные элементы программы будут описаны в соответствующих разделах.
8


Page 9
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_162_0

Рисунок 9 Контекстное меню
3.3
Функции главного меню программы
Пункты главного меню:
__rendered_path__30
Файл

__rendered_path__30
Правка
Редактирование активной ленты
__rendered_path__31
Вид
Настройки отображения элементов программы
__rendered_path__30
Паспорт
Работа с базой паспортных данных
__rendered_path__32
Ведомости
Формирование и просмотр ведомостей и выходных форм
__rendered_path__30
Сервис
Дополнительные функции программы
__rendered_path__30
Окна
Управление окнами путеизмерительных лент
__rendered_path__33
?
Справочная информация о программе
__rendered_path__33
Пункты меню «Файл»:
__rendered_path__33
Открыть файл…
Открытие файла
__rendered_path__30
Чтение данных ПТ-7МК ТВЕМА Чтение данных и работа с тележкой ПТ-7МК новой
__rendered_path__31
(новая модель)…
модели
__rendered_path__30
Чтение данных ПТ-7МК ТВЕМА Чтение данных и работа с тележкой ПТ-7МК старой
__rendered_path__32
(старая модель)…
модели
__rendered_path__30
Чтение данных ПТ-7МК-01 РПМ…
Чтение данных и работа с тележкой ПТ-7МК-01
__rendered_path__40
Сохранить
Сохранение активной ленты
__rendered_path__40
Сохранить как…
Сохранение активной ленты с указанием названия
__rendered_path__40
файла
__rendered_path__30
Сохранить все
Сохранение всех открытых файлов
__rendered_path__31
Расшифровать
Расшифровка активной ленты
__rendered_path__30
Пометить данные как архивные
Пометка данных активной ленты как архивных
__rendered_path__32
Выход
Выход из программы
__rendered_path__30
9
__rendered_path__33__rendered_path__33__rendered_path__33__rendered_path__30__rendered_path__31__rendered_path__30__rendered_path__32__rendered_path__30__rendered_path__33__rendered_path__33__rendered_path__33__rendered_path__30__rendered_path__31__rendered_path__30__rendered_path__32__rendered_path__30__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__30__rendered_path__31__rendered_path__30__rendered_path__32__rendered_path__30__rendered_path__33__rendered_path__33__rendered_path__33__rendered_path__30__rendered_path__31__rendered_path__30__rendered_path__32__rendered_path__30__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__30__rendered_path__31__rendered_path__30__rendered_path__32__rendered_path__30__rendered_path__33__rendered_path__30__rendered_path__30__rendered_path__31__rendered_path__33__rendered_path__30__rendered_path__32__rendered_path__33__rendered_path__30__rendered_path__30__rendered_path__30__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__30__rendered_path__84__rendered_path__84__rendered_path__84__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__101__rendered_path__101__rendered_path__101__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__114__rendered_path__114__rendered_path__114__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__84__rendered_path__84__rendered_path__84__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__133__rendered_path__133__rendered_path__133__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__114__rendered_path__114__rendered_path__114__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__133__rendered_path__133__rendered_path__133__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__84__rendered_path__84__rendered_path__84__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__133__rendered_path__133__rendered_path__133__rendered_path__30__rendered_path__82__rendered_path__30__rendered_path__83__rendered_path__30__rendered_path__133__rendered_path__30__rendered_path__30__rendered_path__82__rendered_path__133__rendered_path__30__rendered_path__83__rendered_path__133__rendered_path__30__rendered_path__30


Page 10
Программное обеспечение обработки данных тележки путеизмерительной
Руководство пользователя

Пункты меню «Правка»:
__rendered_path__18
Выделить все
__rendered_path__18
Очистить все
__rendered_path__19
Режим рисования нулевой линии
__rendered_path__21
Реверс
__rendered_path__18
Коррекция координат…
__rendered_path__19
Коррекция привязки…
__rendered_path__26
Пункты меню «Вид»:
__rendered_path__18
Таблицы навигаторы
__rendered_path__19
Масштаб уровня →
__rendered_path__40
Масштаб шаблона →
__rendered_path__18
Огр. линии уровня →
__rendered_path__19
Огр. линии шаблона →
__rendered_path__46
Установить параметры →
__rendered_path__18
Видимость сетки
__rendered_path__19
Пункты меню «Паспорт»:
__rendered_path__21
Административная структура…
__rendered_path__18
Контролируемые пути…
__rendered_path__19
Станции/Направления…
__rendered_path__40
Прочитать данные из БД
__rendered_path__18
Прочитать только админ. данные из
__rendered_path__18
БД
__rendered_path__19

WayMeter
__rendered_path__10
Выделение всей области активной ленты
__rendered_path__18
Очистка активной ленты от всех данных
__rendered_path__20
Включение/выключение режима рисования нулевой
__rendered_path__18
линии для уровня или шаблона
__rendered_path__18
Выполнение реверса на участке
__rendered_path__21
Открытие окна корректировки записи координат
__rendered_path__21
Открытие окна корректировки меток привязки
__rendered_path__18
(меток 2)
__rendered_path__20
Включение/выключение
видимости
таблиц-
__rendered_path__18
навигаторов для всех лент
__rendered_path__26
Установка масштаба уровня для всех лент (1:5, 1:4,
__rendered_path__26
1:2, 1:1)
__rendered_path__18
Установка масштаба шаблона для всех лент (1:2,
__rendered_path__20
1:1, 2:1)
__rendered_path__18
Включение/выключение видимости ограничитель-
__rendered_path__40
ных линий уровня
__rendered_path__40
Выбор типа ограничительных линий шаблона
__rendered_path__18
Выбор параметров масштаба по аналогии с
__rendered_path__20
путеизмерительными вагонами ЦНИИ-2 и КВЛ-П
__rendered_path__18
Включение/выключение видимости сетки для всех
__rendered_path__46
лент
__rendered_path__46

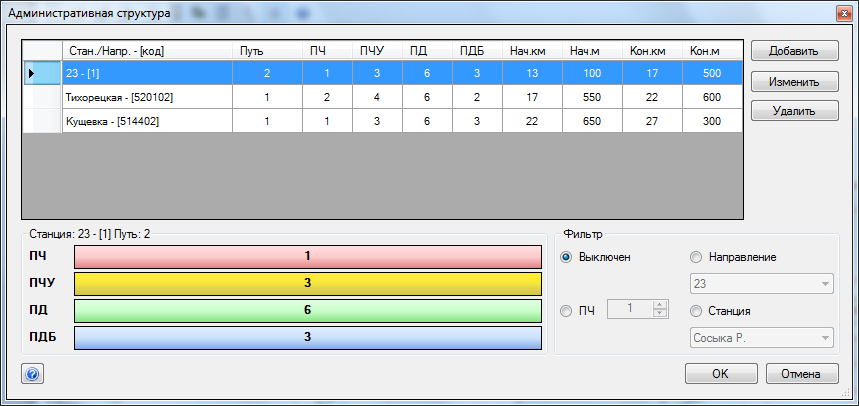

Открытие окна редактирования административной
__rendered_path__18
структуры
__rendered_path__20
Открытие окна редактирования меток пути и
__rendered_path__18
объектов
__rendered_path__21
Открытие
окна
редактирования
станций/
__rendered_path__21
направлений
__rendered_path__18
Считывание данных из БД на активную ленту
__rendered_path__20
Считывание административных данных из БД на
__rendered_path__18
активную ленту
__rendered_path__40__rendered_path__18__rendered_path__20__rendered_path__40__rendered_path__18__rendered_path__18__rendered_path__18__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__18__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__21__rendered_path__21__rendered_path__21__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__40__rendered_path__18__rendered_path__18__rendered_path__19__rendered_path__40__rendered_path__18__rendered_path__20__rendered_path__40__rendered_path__18__rendered_path__18__rendered_path__18__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__18__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__21__rendered_path__21__rendered_path__21__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__40__rendered_path__18__rendered_path__18__rendered_path__19__rendered_path__40__rendered_path__18__rendered_path__20__rendered_path__40__rendered_path__18__rendered_path__18
10

Page 11
Программное обеспечение обработки данных тележки путеизмерительной
Пункты меню «Ведомости»:
Рассчитать контрольный участок…
Портативный персональный компьютер
обладающее широкими функциональными возможностями (например, смартфон, КПК, планшет).
Руководство пользователя

__rendered_path__18
Записать данные в БД…
__rendered_path__18
Экспорт в PPC…
__rendered_path__19
Очистить БПД
__rendered_path__21
Печать…
__rendered_path__18
Печать меток привязки…
__rendered_path__19
Настройка сопровождений
__rendered_path__37
Отступлений…
__rendered_path__18
Корректировок…
__rendered_path__19
Дефектов (ПУ28)…
__rendered_path__46
ПУ32…
__rendered_path__18
ПУ32 по выделенному участку…
__rendered_path__19
Сводная ПУ32…
__rendered_path__60
Отступления 2 ст.
__rendered_path__18
Отступления 2 к 3
__rendered_path__19
Отступления 3 ст.
__rendered_path__75
Отступления 4 ст.
__rendered_path__18
Статистика…
__rendered_path__19

__rendered_path__87
1
__rendered_path__18

__rendered_path__10


WayMeter
__rendered_path__18
Занесение данных с ленты в БПД
__rendered_path__20
Экспортирование
БПД
в
портативный
__rendered_path__18
персональный компьютер1
__rendered_path__18
Очистка всей базы целиком
__rendered_path__21
Открытие окна указания данных БПД, а затем окна
__rendered_path__21
просмотра
и
печати,
которое
позволяет
__rendered_path__18
предварительно
просмотреть
документ,
__rendered_path__20
экспортировать его в различные форматы или
__rendered_path__18
напечатать
__rendered_path__37
Открытие окна просмотра и печати меток привязки
__rendered_path__37
путей,
которое
позволяет
предварительно
__rendered_path__18
просмотреть документ
__rendered_path__20
Открытие окна настройки сопровождения для
__rendered_path__18
отображения информации о околотках путевых
__rendered_path__46
частей, добавления и удаления
__rendered_path__46
Открытие окна таблицы отступлений
__rendered_path__18
Открытие окна таблицы корректировок
__rendered_path__20
Открытие окна таблицы дефектов
__rendered_path__18
Формирование ведомости ПУ32
__rendered_path__60
Формирование ведомости ПУ32 по выделенному
__rendered_path__60
участку путеизмерительной ленты
__rendered_path__18
Формирование ведомости ПУ32 по выбранным в
__rendered_path__20
диалоге файлам проездов
__rendered_path__18
Открытие окна ведомости отступлений 2 степени
__rendered_path__75
Открытие окна ведомости отступлений 2 степени,
__rendered_path__75
близких к 3 степени
__rendered_path__18
Открытие окна ведомости отступлений 3 степени
__rendered_path__20
Открытие окна ведомости отступлений 4 степени с
__rendered_path__18
ограничением скорости
__rendered_path__87
Формирование
ведомости
статистических
__rendered_path__18__rendered_path__87
характеристик
__rendered_path__20
Открытие ведомости результатов проезда по
__rendered_path__18
выделенному на путеизмерительной ленте участку
__rendered_path__18
это переносное/носимое вычислительное устройство,
__rendered_path__18

__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__18__rendered_path__19__rendered_path__20__rendered_path__18__rendered_path__18__rendered_path__21__rendered_path__21__rendered_path__21__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__46__rendered_path__46__rendered_path__46__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__21__rendered_path__21__rendered_path__21__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__46__rendered_path__46__rendered_path__46__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__37__rendered_path__37__rendered_path__37__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__37__rendered_path__37__rendered_path__37__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__135__rendered_path__135__rendered_path__135__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__37__rendered_path__37__rendered_path__37__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__46__rendered_path__46__rendered_path__46__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__37__rendered_path__37__rendered_path__37__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__37__rendered_path__37__rendered_path__37__rendered_path__18__rendered_path__19__rendered_path__18__rendered_path__20__rendered_path__18__rendered_path__37__rendered_path__18__rendered_path__18__rendered_path__19__rendered_path__37__rendered_path__18__rendered_path__20__rendered_path__37__rendered_path__18__rendered_path__18__rendered_path__177
11

Page 12
Программное обеспечение обработки данных тележки путеизмерительной
Пункты меню «Печать»
путеизмерительного вагона. Масштабные коэффициенты уровня и шаблона при этом не
Руководство пользователя

Пункты меню «Сервис»:
__rendered_path__17
Создать ленту…
__rendered_path__17
Объединить ленты…
__rendered_path__18
Объединить файлы…
__rendered_path__20
Метраж…
__rendered_path__17
Печать проездов...
__rendered_path__18
Данные проезда…
__rendered_path__29
Экспорт в АСДП…
__rendered_path__17
Настройки…
__rendered_path__18
Сопровождение…
__rendered_path__40
ШК тележек…
__rendered_path__17
Пункты меню «Печать»:
__rendered_path__18
Печать выделенного…
__rendered_path__20
Просмотр печати выделенного…
__rendered_path__17
Просмотр печати по км…
__rendered_path__18
Печать по км…
__rendered_path__52
Страница печати…
__rendered_path__17
Примечание –
__rendered_path__18
учитываются.
__rendered_path__40

WayMeter
__rendered_path__10
Создание ленты по меткам и датам активной ленты
__rendered_path__17
Открытие окна объединения открытых лент
__rendered_path__19
Открытие окна объединения лент из различных
__rendered_path__17
файлов, находящихся в одной директории
__rendered_path__17
Открытие окна установки шага текущего проезда
__rendered_path__20
Выбор файлов для объединения в одну ленту и
__rendered_path__20
последующего вывода на печать без открытия в
__rendered_path__17
программе WayMeter
__rendered_path__19
Открытие окна указания данных оператора, номера
__rendered_path__17
и типа тележки
__rendered_path__29
Открытие окна экспорта данных в АСПД для
__rendered_path__29
активной ленты
__rendered_path__17
Настройки программы
__rendered_path__19
Открытие окна настройки сопровождения проезда
__rendered_path__17
для отображения информации о околотках путевых
__rendered_path__40
частей, добавления и удаления
__rendered_path__40
Открытие окна установки шага координаты тележек
__rendered_path__17
Открытие
окна
печати
выделенного
на
__rendered_path__19
путеизмерительной ленте участка
__rendered_path__17
Открытие окна
просмотра
выделенного
на
__rendered_path__20
путеизмерительной ленте участка
__rendered_path__20
Открытие
окна
просмотра
участков
__rendered_path__17
путеизмерительной
ленты
по
километровым
__rendered_path__19
отметкам
__rendered_path__17
Открытие окна печати участков путеизмерительной
__rendered_path__52
ленты по километровым отметкам
__rendered_path__52
Открытие окна настройки страницы печати
__rendered_path__17
распространяются на печать ленты в формате
__rendered_path__19__rendered_path__17__rendered_path__40__rendered_path__40__rendered_path__17__rendered_path__18__rendered_path__17__rendered_path__19__rendered_path__17__rendered_path__40__rendered_path__40__rendered_path__40__rendered_path__17__rendered_path__18__rendered_path__17__rendered_path__19__rendered_path__17__rendered_path__81__rendered_path__81__rendered_path__81__rendered_path__17__rendered_path__18__rendered_path__17__rendered_path__19__rendered_path__17__rendered_path__98__rendered_path__98__rendered_path__98__rendered_path__17__rendered_path__18__rendered_path__17__rendered_path__19__rendered_path__17__rendered_path__81__rendered_path__17__rendered_path__17__rendered_path__18__rendered_path__81__rendered_path__17__rendered_path__19__rendered_path__81__rendered_path__17__rendered_path__17__rendered_path__17__rendered_path__17__rendered_path__112__rendered_path__17__rendered_path__113__rendered_path__17__rendered_path__17__rendered_path__114__rendered_path__114__rendered_path__114__rendered_path__17__rendered_path__112__rendered_path__17__rendered_path__113__rendered_path__17__rendered_path__114__rendered_path__114__rendered_path__114__rendered_path__17__rendered_path__112__rendered_path__17__rendered_path__113__rendered_path__17__rendered_path__128__rendered_path__128__rendered_path__128__rendered_path__17__rendered_path__112__rendered_path__17__rendered_path__113__rendered_path__17__rendered_path__114__rendered_path__114__rendered_path__114__rendered_path__17__rendered_path__112__rendered_path__17__rendered_path__113__rendered_path__17__rendered_path__139__rendered_path__139__rendered_path__139__rendered_path__17__rendered_path__112__rendered_path__17__rendered_path__113__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__17__rendered_path__149__rendered_path__128__rendered_path__17__rendered_path__17
12

Page 13
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Пункты меню «ЕКАСУИ»:
__rendered_path__20
Открыть файл…
Открытие файла
__rendered_path__20
Привязка путей
Режим загрузки данных на ленту
__rendered_path__21
Загрузить все данные
Загрузка данных на путеизмерительную ленту
__rendered_path__20
Экспорт проезда
Экспорт расшифрованного проезда
__rendered_path__22
Установка пакета паспорта…
Ручной режим установки пакета
__rendered_path__20
Пункты меню «Окна»:
__rendered_path__20
Каскад
Расположение окон путеизмерительной ленты
__rendered_path__23
каскадом
__rendered_path__23
Вертикально
Расположение окон путеизмерительной ленты
__rendered_path__23
вертикально
__rendered_path__20
Горизонтально
Расположение окон путеизмерительной ленты
__rendered_path__21
горизонтально
__rendered_path__20
Закрыть все окна
Закрытие всех окон путеизмерительной ленты без
__rendered_path__22
выхода из программы WayMeter
__rendered_path__20
Пункты меню «?»:
__rendered_path__29
Помощь…
Открытие справки к программе
__rendered_path__29
Конфигурация программы…
Отображение текущей конфигурации программы
__rendered_path__29
О программе…

__rendered_path__20
3.4
Считывание данных из электронного блока
__rendered_path__21
Перед пуском процесса считывания данных необходимо убедиться в том, что
__rendered_path__20
электронный блок тележки подключен к компьютеру через один из последовательных
__rendered_path__22
портов и готов к работе (т.е. включен тумблер питания, аккумуляторная батарея не
__rendered_path__20
нуждается в подзарядке). Подключение устройства необходимо проводить при
__rendered_path__23
выключенном компьютере.
__rendered_path__23
Для запуска процесса считывания необходимо выбрать один из следующих
__rendered_path__23
подпунктов пункта «Файл» главного меню:
__rendered_path__20
«Чтение данных ПТ-7МК ТВЕМА (новая модель)…»;
__rendered_path__21
«Чтение данных ПТ-7МК ТВЕМА (старая модель)…»;
__rendered_path__20
«Чтение данных ПТ-7МК-01 РПМ…».
__rendered_path__22
Далее подобный выбор будет обозначаться следующим образом: «Файл»
__rendered_path__20
«Чтение данных ПТ-7МК…», где сначала следует пункт главного меню, а затем подпункты
__rendered_path__23
уточняющих меню.
__rendered_path__23
13
__rendered_path__23__rendered_path__20__rendered_path__21__rendered_path__20__rendered_path__22__rendered_path__20__rendered_path__29__rendered_path__20__rendered_path__20__rendered_path__21__rendered_path__29__rendered_path__20__rendered_path__22__rendered_path__29__rendered_path__20__rendered_path__20__rendered_path__20__rendered_path__20__rendered_path__21__rendered_path__20__rendered_path__22__rendered_path__20__rendered_path__20__rendered_path__55__rendered_path__55__rendered_path__55__rendered_path__20__rendered_path__21__rendered_path__20__rendered_path__22__rendered_path__20__rendered_path__55__rendered_path__55__rendered_path__55__rendered_path__20__rendered_path__21__rendered_path__20__rendered_path__22__rendered_path__20__rendered_path__55__rendered_path__55__rendered_path__55__rendered_path__20__rendered_path__21__rendered_path__20__rendered_path__22__rendered_path__20__rendered_path__98__rendered_path__20__rendered_path__20__rendered_path__21__rendered_path__98__rendered_path__20__rendered_path__22__rendered_path__98__rendered_path__20__rendered_path__20__rendered_path__20__rendered_path__20__rendered_path__21__rendered_path__20__rendered_path__22__rendered_path__20__rendered_path__20__rendered_path__105__rendered_path__105__rendered_path__105__rendered_path__20__rendered_path__21__rendered_path__20__rendered_path__22__rendered_path__20__rendered_path__113__rendered_path__113__rendered_path__113__rendered_path__20__rendered_path__21__rendered_path__20__rendered_path__22__rendered_path__20__rendered_path__105__rendered_path__20__rendered_path__20__rendered_path__21__rendered_path__105__rendered_path__20__rendered_path__22__rendered_path__105__rendered_path__20__rendered_path__20


Page 14
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

При выборе любого подпункта считывания данных с тележек появится окно
(Рисунок 10) с возможность указания номера тележки (для использования шага,
установленного на данной тележке) из выпадающего списка либо использования шага
тележки по умолчанию.
Image_169_0

Рисунок 10 Окно выбора номера тележки
Далее появится окно «Загрузка данных из устройства» (Рисунок 11).
Image_171_0

Рисунок 11 Окно загрузки данных из устройства
Далее необходимо указать номер порта подключения устройства и скорость
Image_173_0
работы в выпадающих списках, щелкнув мышью на кнопку
. В текстовом поле
необходимо вручную указать полное название файла с расширением «.wmt», куда
следует записать данные. Также предусмотрена возможность использования
Image_176_0
стандартного диалога сохранения (Рисунок 12) при нажатии на иконку
.
ВНИМАНИЕ! При указании названия файла вручную, папка должна существовать
на диске, иначе кнопка «Старт» не активизируется.
Для запуска процесса считывания данных из памяти устройства следует нажать
кнопку «Пуск». В случае если считывание не происходит необходимо убедиться в
правильности номера порта, после чего выбрать другую скорость передачи данных.
14


Page 15
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_178_0

Рисунок 12 Сохранение файла данных
Процесс считывания информации с устройства может занимать несколько минут и
сопровождается информацией о количестве считанных байт. Эта информация не
является значимой для пользователя и служит только для уведомления об успешном
ходе процесса. Во избежание получения некорректной информации, пользователю
запрещено прерывание запущенного процесса считывания данных.
После завершения процесса считывания данных из электронного блока следует
закрыть окно «Загрузка данных из устройства».
3.5
Форматирование памяти электронного блока
Перед запуском процесса форматирования памяти необходимо убедиться в том,
что электронный блок тележки подключен к компьютеру через один из последовательных
портов и готов к работе (т.е. включен тумблер питания, аккумуляторная батарея не
нуждается в подзарядке). Подключение устройства необходимо проводить при
выключенном компьютере.
Необходимо открыть окно загрузки данных из устройства (п. 3.4, Рисунок 11), в
котором следует указать номер порта подключения устройства и скорость работы в
Image_173_0
выпадающих списках, щелкнув мышью на кнопку
.
Для запуска процесса форматирования памяти устройства необходимо нажать
кнопку «Дополнительно…» в окне «Загрузка данных из устройства». В новом окне
«Дополнительные функции» (Рисунок 13) следует выбрать щелчком мыши позицию
«Отформатировать устройство» и нажать кнопку «ОК».
15


Page 16
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Выводится предупреждающее окно с предложением подтвердить или отказаться
от этого действия (Рисунок 14).
Image_184_0

Рисунок 13 Окно дополнительных функций
Image_185_0

Рисунок 14 Окно предупреждения
Для отказа от форматирования следует нажать кнопку «Отмена», для
продолжения - нажать кнопку «ОК», при этом в нижней части окна «Загрузка данных из
устройства» (Рисунок 11) будет отображаться ход форматирования.
Процесс форматирования памяти устройства может занимать несколько минут.
Во избежание неполного или некорректного форматирования, пользователю не
предоставляются легальные способы прерывания запущенного процесса.
По окончании процесса форматирования памяти устройства закройте окно
«Загрузка данных из устройства».
3.6
Установка даты/времени
Во избежание несанкционированного изменения установленной в программе даты
и времени доступ к этой функции осуществляется только по паролю. Пароль
представляет собой любой набор символов (не менее четырех).
Перед изменением настроек даты и времени необходимо убедиться в том, что
электронный блок тележки подключен к компьютеру через один из последовательных
портов и готов к работе (т.е. включен тумблер питания, аккумуляторная батарея не
нуждается в подзарядке). Подключение устройства необходимо проводить при
выключенном компьютере.
16


Page 17
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Необходимо открыть окно загрузки данных из устройства (п. 3.4, Рисунок 11).
Далее необходимо указать номер порта подключения устройства и скорость работы в
Image_173_0
выпадающих списках, щелкнув мышью на кнопку
.
Для запуска процесса форматирования памяти устройства необходимо нажать
кнопку «Дополнительно…» в окне «Загрузка данных из устройства». Появится окно
«Дополнительные функции» (Рисунок 13) в котором следует выбрать щелчком мыши
позицию «Установить дату/время», установить дату/время щелчком мыши на кнопки-
стрелки и нажать кнопку «ОК».
Откроется окно ввода пароля (Рисунок 15).
Image_192_0

Рисунок 15 Окно ввода пароля
Если введен неправильный пароль, то появится соответствующее сообщение.
Если пароль верен, то после его подтверждения (кнопка «ОК») начнется
установка даты/времени устройства с отображением хода выполнения в нижней части
окна «Загрузка данных из устройства».
ВНИМАНИЕ! Изначально установленный пароль «tvema» (без кавычек)
рекомендуется изменить при первом запуске программы!
Для изменения пароля необходимо нажать на ссылку «Изменение пароля» в окне
ввода пароля (Рисунок 15) предварительно указав текущий пароль. Откроется окно
«Изменение пароля» (Рисунок 16). В текстовые поля окна необходимо ввести новый
пароль (дважды) после чего нажать кнопку «Изменить». Если сочетание символов,
введенное в поля, различается, программа не даст изменить текущий пароль и покажет
соответствующее предупреждение.
Image_195_0

Рисунок 16 Окно изменения пароля
17


Page 18
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.7
Открытие файла данных
Программа работает с файлами формата .wmt. В файлах формата .wmt
содержится
информация,
полученная
при
чтении
информации
с
блока
путеизмерительной тележки, а также дополнительные данные, в том случае, если с
файлом уже работали в программе WayMeter. К дополнительным данным относится
административная структура пути, объекты пути, а если файл подвергался обработке, то
и выявленные отступления.
При чтении файла .wmt, полученного с блока тележки и не обработанного
программой, программа выполняет следующие действия:
корректирование участков реверса. Все непрерывные участки реверса,
разделенные метками привязки «переворачиваются», т.е. распределяются по ходу
возрастания километров;
добавление объектов «Стрелка» в местах, где оператор устанавливал метку
«Стрелочный перевод»;
фильтрация измерительных сигналов уровня и шаблона для подавления
случайных помех;
проверка наличия отрицательных координат, при обнаружении которых
открывается окно «Коррекция координат» (Рисунок 31).
Для открытия файла данных необходимо выбрать пункт меню «Файл»
Image_176_0
«Открыть» или нажать кнопку
на панели инструментов.
В появившемся стандартном диалоговом окне открытия файла (Рисунок 17)
необходимо указать имя нужного файла и нажать кнопку «Открыть».
Image_199_0

Рисунок 17 Окно открытия файла данных
18


Page 19
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Открытие файла данных сопровождается появлением окна загрузки, в котором
индикатор процесса отражает статус загрузки (Рисунок 18).
Image_202_0

Рисунок 18 Окно процесса загрузки файла
Для открытия файла необходимо нажать кнопку «ОК».
Если свойства пути не заданы (не загружены добавочные данные), то будут
приняты значения «по умолчанию», часть значений зависит от конфигурации программы:
установленная скорость (пасс./груз.) – в зависимости от конфигурации;
норма ширины колеи в зависимости от конфигурации;
возвышение 0 мм;
шпалы новые (после 1996 г.в.);
боковой износ – 0 мм;
мост/тоннель нет.
Конфигурацию программы можно посмотреть в пункте меню «?»
«Конфигурация программы» (Рисунок 19).
Image_204_0

Рисунок 19 Окно текущей конфигурации программы
После открытия файла возможны просмотр и печать путеизмерительной ленты.
В заголовке окна путеизмерительной ленты отображается имя открытого файла.
Работа со свойствами участка пути описана в п. 3.10.
19


Page 20
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.8
Создание и работа с путеизмерительной лентой
3.8.1 Создание новой путеизмерительной ленты по текущей ленте
Программа позволяет создавать новую путеизмерительную ленту по текущей
ленте, кроме того доступны возможности создания ленты по меткам координат и по
меткам дат.
Для создания ленты по меткам необходимо выбрать пункт меню «Сервис»
«Создать ленту...», откроется окно «Создание ленты» (Рисунок 20). В окне следует
выбрать тип меток, по которым будет создана лента метки дат или метки привязки. Из
списка «Текущие записи» с помощью кнопки «>» необходимо перенести записи, которые
попадут на новую ленту в поле «Новая лента» в правой части окна. Порядок записей на
новой ленте можно поменять кнопками «\/», «/\». Удаление лишней отметки из поля
«Новая лента» осуществляется с помощью кнопки «<». Для создания новой ленты
необходимо нажать кнопку «ОК».
После создания ленты откроется окно с новой лентой. Для сохранения ленты
следует воспользоваться меню «Файл» «Сохранить».
Image_208_0

Рисунок 20 Окно создания ленты
3.8.2 Объединение путеизмерительных лент
Программа WayMeter позволяет объединять открытые для просмотра в
программе ленты.
Для объединения лент необходимо выбрать пункт меню «Сервис»
«Объединить ленты…», откроется окно «Объединение лент» (Рисунок 21).
20


Page 21
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_211_0

Рисунок 21 Окно объединения путеизмерительных лент
В окне из списка текущих лент с помощью кнопки «>» необходимо перенести
ленты, которые попадут на новую, объединенную ленту в правую колонку окна. Порядок
записей на новой ленте можно поменять кнопками «\/», «/\». Удаление лишней отметки из
колонки «Новая лента» осуществляется с помощью кнопки «<». Для создания новой
ленты необходимо нажать кнопку «ОК».
После объединения лент новая лента останется непроанализированной, если
хотя бы одна из ее составляющих будет не проанализирована.
3.8.3 Объединение файлов путеизмерительных лент
В программе WayMeter предусмотрена возможность объединять не только
одновременно открытые для просмотра в программе ленты, но и объединять файлы с
путеизмерительными лентами в формате .wmt в один. Для объединения двух и более
файлов лент в один необходимо выбрать пункт меню «Сервис» «Объединить
файлы…», откроется окно выбора директории (Рисунок 22).
Image_213_0

Рисунок 22 Окно выбора директории
21


Page 22
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

После выбора папки с базой файлов в формате .wmt необходимо нажать кнопку
«ОК». Откроется новое окно «Объединение лент» (Рисунок 23). В появившемся списке
следует выбрать необходимые файлы в формате .wmt для объединения их в одну
путеизмерительную ленту. Позиции в списке размещены в соответствии с алфавитным
или цифровым порядком. Для изменения порядка лент при объединении файлов
необходимо переименовать файлы в выбранной директории.
Image_216_0

Рисунок 23 Окно объединения файлов путеизмерительных лент
3.9
Просмотр путеизмерительной ленты
После открытия файла в окне путеизмерительной ленты появляется изображение
ленты в виде двух графиков – ширины колеи и уровня (Рисунок 4). Свойства пути такие
как: возвышения (отводы возвышений), нормы ширины колеи (отводы ширины колеи),
установленные скорости, старые шпалы, мосты/тоннели, отображаются условными
обозначениями (Рисунок 24).
Image_219_0

1 отводы возвышения (переходные кривые); 2 возвышение (круговая кривая);
3 мост/тоннель; 4 участок бокового износа;
5 участок со старыми или деревянными шпалами
Рисунок 24 Окно путеизмерительной ленты
22


Page 23
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.9.1 Управление информационным указателем
В панелях «Координата», «Шаблон» и «Уровень» выводятся значения
соответствующих величин в позиции ленты, на которую указывает информационный
указатель – горизонтальная поперечная линия (Рисунок 25).
Значение координаты подсвечивается зеленым цветом в том случае, если в
позиции информационного указателя был включен реверс.
Image_222_0

1 значение координаты км/м; 2 значение шаблона;
3 значение уровня; 4 информационный указатель
Рисунок 25 Панель
Информационный указатель можно установить в любое место путеизмерительной
ленты простым щелчком мыши или клавишами-стрелками вверх/вниз (Up/Down). При
использовании клавишей-стрелок с нажатой клавишей Shift информационный указатель
будет перемещаться не на один отсчет данных, а сразу на несколько (шагами).
3.9.2 Прокрутка (скроллинг) ленты
Перемещение ленты вверх и вниз осуществляется вращением колесика мыши,
клавишами PageUp (на страницу вверх), PageDown (на страницу вниз), Home (в начало),
End (в конец) или с помощью полосы прокрутки (Рисунок 4).
Для использования полосы прокрутки ленты на панели инструментов управления
надо установить курсор мыши на ползунок полосы прокрутки и, удерживая нажатой левую
кнопку, перемещать мышь вверх или вниз, или воспользоваться кнопками со стрелками.
3.9.3 Масштабирование ленты
Масштабирование ленты по метровой координате (Рисунок 26) осуществляется
нажатием клавиш F3/F4.Также можно воспользоваться пунктами контекстного меню
(Рисунок 9) или выпадающим списком на панели инструментов (Рисунок 3, Рисунок 5).
Для установки масштаба по оси х (двойной или одинарный) используйте пункты главного
меню «Вид» → «Масштаб уровня» «…» и «Вид» → «Масштаб шаблона» «…».
23


Page 24
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_229_0
Рисунок 26 Масштабирование ленты
24



Page 25
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.9.4 Функции контекстного меню
Контекстное меню (Рисунок 27) открывается на путеизмерительной ленте.
Image_232_0

Рисунок 27 Вид контекстного меню
Назначение пунктов меню:
__rendered_path__48
Увеличить
Увеличение масштаба дистанции на ленте
__rendered_path__48
Уменьшить
Уменьшение масштаба дистанции на ленте
__rendered_path__49
Коррекция отступления…
Открытие окна корректировки одного отступления или
__rendered_path__48
нескольких отступлений сразу. Пункт активен только при
__rendered_path__50
указанном
курсором
мыши
отступлении,
или
при
__rendered_path__48
выделенной области ленты, куда попадают отступления
__rendered_path__48
Выделить все
Выделение путеизмерительной ленты целиком
__rendered_path__51
Добавить участок
Открытие подменю для добавления различных участков на
__rendered_path__51
ленту. Данный пункт активен только при выделенной
__rendered_path__51
области ленты
__rendered_path__48
Удалить участок
Удаление участка, обозначение которого указано курсором
__rendered_path__49
мыши
__rendered_path__48
Свойства участка
Открытие окна для изменения свойств участка, обозначение
__rendered_path__50
которого указано курсором мыши
__rendered_path__48
Нестандартные км…
Открытие окна с отображением нестандартных километров
__rendered_path__51
для выделенного участка на измерительной ленте
__rendered_path__51
25
__rendered_path__51__rendered_path__48__rendered_path__49__rendered_path__48__rendered_path__50__rendered_path__48__rendered_path__73__rendered_path__73__rendered_path__73__rendered_path__48__rendered_path__49__rendered_path__48__rendered_path__50__rendered_path__48__rendered_path__51__rendered_path__51__rendered_path__51__rendered_path__48__rendered_path__49__rendered_path__48__rendered_path__50__rendered_path__48__rendered_path__101__rendered_path__101__rendered_path__101__rendered_path__48__rendered_path__49__rendered_path__48__rendered_path__50__rendered_path__48__rendered_path__110__rendered_path__110__rendered_path__110__rendered_path__48__rendered_path__49__rendered_path__48__rendered_path__50__rendered_path__48__rendered_path__120__rendered_path__120__rendered_path__120__rendered_path__48__rendered_path__49__rendered_path__48__rendered_path__50__rendered_path__48__rendered_path__120__rendered_path__48__rendered_path__48__rendered_path__49__rendered_path__120__rendered_path__48__rendered_path__50__rendered_path__120__rendered_path__48__rendered_path__48


Page 26
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

__rendered_path__24
Выделить участки…
Выделение
участка
путеизмерительной
ленты
для
__rendered_path__24
перемещения. Данный пункт активен только при выделенной
__rendered_path__25
области ленты
__rendered_path__24
Зафиксировать участки…
Фиксирование выделенных участков после их перемещения
__rendered_path__26
на новое место
__rendered_path__24
Установить линию
Создание участков уровня или шаблона на ленте по
__rendered_path__24
нарисованной линии
__rendered_path__27
3.9.4.1 Нестандартные километры
__rendered_path__27
При ручном добавлении паспортных данных в программе необходимо указывать
__rendered_path__27
несуществующие и нестандартные километры. Для несуществующих километров в
__rendered_path__24
программе принято указывать нулевую длину, а для нестандартных реальную
__rendered_path__25
физическую длину. Установка выполняется в контекстном меню ленты (Рисунок 29).
__rendered_path__24
Перед открытием меню необходимо установить курсор (Рисунок 28) на участок пути
__rendered_path__26
(метки 2), для которого будет выполняться настройка.
__rendered_path__24

__rendered_path__37
Рисунок 28 Выделение нестандартных километров
__rendered_path__37

__rendered_path__37
26
__rendered_path__24__rendered_path__25__rendered_path__24__rendered_path__26__rendered_path__24__rendered_path__48__rendered_path__24__rendered_path__24__rendered_path__25__rendered_path__48__rendered_path__24__rendered_path__26__rendered_path__48__rendered_path__24__rendered_path__24Image_236_0


Page 27
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_238_0

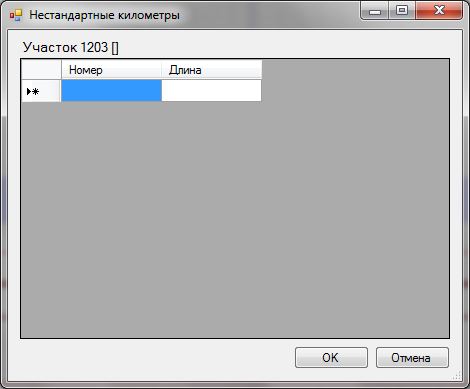

Рисунок 29 Окно внесения нестандартных километров
Если координата с учетом введенных нестандартных и несуществующих.
километров некорректная, т.е. не существует, то программа ее автоматически
корректирует.
3.9.5 Отображение элементов рабочей области
Масштабная сетка (Сетка) служит для примерной оценки характера графиков
ширины колеи и уровня. Шаг сетки меняется в зависимости от масштабов.
Метки 1 метки, которые ставил оператор во время работы для кодирования
неисправностей верхнего строения пути. Они отображаются синей горизонтальной
линией и числовым значением метки справа (Рисунок 30).
Метки 2 метки привязки, указывающие на конкретный контролируемый путь,
которые оператор ставил во время работы. Метка привязки отображается красной
горизонтальной линией и названием контролируемого пути, которому она соответствует.
Если не существует соответствия между числовым значением метки и контролируемым
путем (п. 3.11.1), то отображается только числовое значение (Рисунок 30).
ВНИМАНИЕ! Служебные метки «Снятие тележки с пути» (значение = 1) и
«Стрелка» (значение = 2) отображаются аналогичным образом с соответствующими
подписями.
Коррекции координаты (Корр.) обозначают то место на ленте, где оператор
корректировал текущее значение координаты. Они отображаются записью вида км/м на
метровой шкале (Рисунок 30).
27


Page 28
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_244_0

1 коррекция координаты; 2 метка 2 (метка привязки);
3 запись даты/времени; 4 метка 1 (метка дефектов)
Рисунок 30 Коррекция координат
3.9.6 Работа со списком дат
Список дат находится в нижней части рабочей области и содержит все даты
проездов текущего файла. Чтобы перейти в место на ленте, соответствующее какой-либо
дате, необходимо произвести двойной щелчок мышью на выбранной строке списка. Для
установки видимости списка следует использовать пункт главного меню «Вид»
«Таблицы-навигаторы».
3.9.7 Работа со списком меток 2
Список меток 2 (меток привязки) содержит все метки привязки (метки,
указывающие на определенный контролируемый путь), которые оператор ставил во
время работы на пути. Для быстрого перехода в место на ленте, определенного
какой-либо меткой привязки, необходимо дважды щелкнуть мышью на соответствующей
строке списка. Для установки видимости таблиц списка следует использовать пункт
главного меню «Вид» → «Таблицы-навигаторы».
3.9.8 Реверс
Функция реверса участка пути бывает необходима, если оператор, например,
забыл выключить реверс при движении по возрастанию километров. На
путеизмерительной ленте это будет выглядеть неправильно. Реверс может выполняться
только на участке между метками 2, для этого необходимо использовать пункт главного
28


Page 29
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

меню «Правка» → «Реверс участка» предварительно выбрав в таблице путей в нижней
части экрана необходимую метку2 для реверса или установив курсор ленты на участке.
3.9.9 Корректировка координат
Программа позволяет откорректировать записи координат, хранящиеся в файле
.wmt, и используемые для получения координаты ленты. Для открытия окна
корректировки записей координат служит меню «Правка» → «Коррекция координат…».
В окне корректировки координат (Рисунок 31) отображается таблица со списком
участков ленты, на которых координата меняется последовательно, а также
путеизмерительная лента.
В таблице предусмотрена возможность изменить значение координаты начала
выделенного участка (кнопка «Изменить») или добавить новую запись внутри координаты
(кнопка «Добавить»). При добавлении новой записи необходимо не только ввести
значение координаты, но и указать дистанцию в метрах от начала участка, где будет
располагаться запись. Кнопка «Auto» активна только тогда, когда на ленте обнаружены
отрицательные координаты. При нажатии на кнопку программа корректирует участки с
отрицательными координатами таким образом, чтобы координата начала или конца (в
зависимости от реверса) участка установилась в ноль.
Координату можно также откорректировать прямо на ленте. Для этого необходимо
установить указатель ленты в нужную позицию и нажать кнопку «Коррекция…». В том
случае, если в выделенном участке окажется метка коррекции координаты, будет
изменено значение координаты метки. В том случае, если в выделенном участке метки
коррекции координаты не окажется, новая метка будет создана автоматически.
Кнопки «+» и «–» позволяют изменить масштаб ленты.
При выделении строки в таблице указатель ленты перемещается в
соответствующую позицию.
29


Page 30
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_248_0

Рисунок 31 Окно корректировки записей координат
Окно корректировки координат открывается также при загрузке данных из файла в
случае, если были обнаружены отрицательные значения координат. Файл с
отрицательными значениями координат можно открыть только после выполнения
корректировки координат.
При отображении таблицы списка участков существует разница между участками
реверса в файлах только загруженных с тележки и в файлах, уже открываемых
программой. В файлах только загруженных с тележки координаты участка реверса
обозначаются сверху вниз, аналогично направлению движения тележки. В файлах уже
открываемых
программой
участки
реверса
переворачиваются
и
координаты
обозначаются снизу вверх.
3.9.10 Коррекция привязки
Программа позволяет откорректировать метки привязки пути, хранящиеся в
файле .wmt. Для открытия окна корректировки меток привязки служит меню
«Правка» → «Коррекция привязки…».
В окне корректировки привязки (Рисунок 32) отображается таблица со списком
меток ленты, а также путеизмерительная лента.
В таблице предусмотрена возможность изменить значение номера метки привязки
выделенного участка (кнопка «Изменить») или добавить новую запись внутри координаты
(кнопка «Добавить»).
Кнопки «+» и «–» позволяют изменить масштаб ленты.
30


Page 31
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_251_0

Рисунок 32 Окно корректировки привязки
3.9.11 Работа со списком отступлений
Список отступлений содержит все отступления, выявленные в ходе
автоматизированной расшифровки параметров пути. Чтобы перейти в место на ленте,
соответствующее какому-либо отступлению, необходимо произвести двойной щелчок
мышью на выбранной строке списка.
Возможен и обратный переход. Для просмотра численных значений какого-либо
отступления достаточно щелкнуть левой кнопкой мыши на его отображении на ленте. При
этом в списке отступлений текущая строка будет соответствовать выбранному
отступлению на ленте. Для установки видимости списка необходимо использовать пункт
главного меню «Вид» → «Таблицы-навигаторы».
Для коррекции отступления в списке необходимо выделить соответствующую
строку и нажать клавишу С или нажать правую кнопку мыши, после чего в появившемся
контекстном меню выбрать позицию «Корректировка…» (Рисунок 33).
Image_253_0

Рисунок 33 Список отступлений и выбор строки для корректировки
Подробные указания о корректировке отступлений даны в п. 3.11.8 настоящего
руководства.
3.9.12 Таблица отступлений
Таблица отступлений содержит все отступления, выявленные в ходе
автоматизированной расшифровки параметров пути.
Чтобы просмотреть таблицу отступлений необходимо выбрать пункт «Ведомости»
«Отступлений…». Появится окно «Таблица отступлений» (Рисунок 34).
31


Page 32
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_257_0

Рисунок 34 Окно таблицы отступлений
В окне «Таблица отступлений» можно настроить фильтрацию по одному или
нескольким критериям и просмотреть только выбранные отступления. Выбор параметров
фильтрации осуществляется с помощью вкладок в верхнем меню окна «Таблица
отступлений». Для того чтобы задать определенные параметры фильтрации необходимо
включить/отключить
соответствующие
элементы
или
установить
значения
соответствующих полей.
Для корректировки отступлений необходимо выделить соответствующую строку
таблицы и нажать клавишу С или нажать правую кнопку мыши, после чего в контекстном
меню выбрать позицию «Корректировка…».
Для печати таблицы отступлений следует нажать кнопку «Печать».
Кнопка «Экспорт» позволяет экспортировать всю таблицу на лист файла Excel или
в текстовый файл формата .txt. После нажатия на кнопку открывается стандартный
диалог выбора файла экспорта (Рисунок 35).
Экспорт в файлы Excel осуществляется в формате .xls, поддерживаемом версией
Excel2003, с возможным открытием в более поздних версиях программы. В случае если
при экспорте указан уже существующий файл .xls внутри файла создается новый лист
для текущего экспорта.
32


Page 33
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_260_0

Рисунок 35 Окно файла экспорта
Экспорт таблицы в текстовый файл осуществляется в формате CSV (Рисунок 36).
Каждая новая строка – это строка таблицы. Значения отдельных колонок разделяются
разделительным символом – точкой с запятой «;». Такой файл также можно открыть
программой Excel. При открытии в диалоге импорта Excel необходимо указать символ
разделителя «точка с запятой» и тип кодировки «ANSI».
Image_262_0

Рисунок 36 Вид экспортируемой таблицы отступлений в формате CSV (.txt)
3.9.13 Таблица неисправностей пути (ф. ПУ-28)
Таблица неисправностей пути содержит все метки обозначения дефектов
верхнего строения пути, которые оператор делал во время работы с тележкой и состоит
из следующих полей (Метки 1):
33


Page 34
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

дата проверки;
км;
пк;
м;
обнаруженные неисправности (кодовое обозначение, наименование);
элемент верхнего строения пути, на котором выявлен дефект.
Чтобы открыть таблицу Меток 1 надо выбрать пункт «Ведомости» «Дефектов
(ПУ-28)» главного меню. Появится окно «Ведомость неисправностей пути»
(Рисунок 37).
Image_265_0

Рисунок 37 Окно ведомости неисправности пути
3.10 Ведение БПД
В БПД содержится информация об административном делении контролируемых
путей и объектах пути, которая необходима для корректной работы функций
автоматизированной расшифровки параметров пути и формирования выходных форм.
БПД реализована в стандартном формате MS Access (mdb).
При установке программы на другой компьютер или смене ОС, заново вводить
данные
БПД
не
нужно,
достаточно
скопировать
файл
БПД,
который
лежит
по
умолчанию
в
папке
с
программой
(как
правило
C:\Program Files(x86)\TVEMA\WayMeter4\WaysDB\ways.mdb).
3.10.1 Состав БПД
БПД представляет собой набор таблиц, логически связанных друг с другом.
Каждая таблица имеет название и набор полей, значения которых доступны для
редактирования (Таблица 1).
34


Page 35
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Таблица 1 Таблицы БПД
__rendered_path__24
Название таблицы БПД
Названия полей
Назначение таблицы
__rendered_path__24
1. Классификатор станций
Код;
Содержит все станции, на
__rendered_path__25
Название
которых
возможна
работа
__rendered_path__24
путеизмерительной тележки
__rendered_path__26
2. Классификатор
Код;
Содержит все перегоны, на
__rendered_path__24
направлений
Название
которых
возможна
работа
__rendered_path__27
путеизмерительной тележки
__rendered_path__24
3. Административная
Направление/Станция;
Содержит
информацию
об
__rendered_path__24
структура
Путь;
административном
делении
__rendered_path__28
ПЧ;
каждого контролируемого пути.
__rendered_path__28
ПЧУ;
В
таблице
описываются
__rendered_path__28
ПД;

участки пути с указанием
начальной
и
конечной
__rendered_path__28
ПДБ;
координаты
и
всех
__rendered_path__24
Нач. км;
административных
единиц,
__rendered_path__25
Нач. м;
начиная от ПДБ и заканчивая
__rendered_path__24
Кон. км;
ПЧ, которые ответственны за
__rendered_path__26
Кон. м
его содержание
__rendered_path__24
4. Контролируемые пути
Метка;
Содержит все контролируемые
__rendered_path__27
Станция/Направление;
пути, которые находятся в зоне
__rendered_path__24
№ пути;
ответственности
данной
__rendered_path__41
Тип пути;
тележки (или оператора).
__rendered_path__41
ПЧ;

В
соответствие метки привязки,
таблице задано четкое
__rendered_path__41
Начало;
которую оператор ставит во
__rendered_path__41
Конец
время работы на пути, с
__rendered_path__24
конкретным
контролируемым
__rendered_path__25
путем
__rendered_path__24
5. Объекты пути
Объект;
Содержит
объекты
пути,
__rendered_path__26
Начало;
соответствующие
__rendered_path__24
Конец;
контролируемым путям
__rendered_path__27
Параметр 1;
__rendered_path__24
Параметр 2
__rendered_path__41
Изначально БПД содержит пустые незаполненные таблицы. Для реализации
__rendered_path__41
полноценных возможностей автоматизированной расшифровки параметров пути и
__rendered_path__41
формирования выходных форм необходимо заполнить таблицы БПД.
__rendered_path__41
3.10.2 Порядок заполнения БПД
__rendered_path__24
Если БПД не заполнена, то ее заполнение следует начать с формирования
__rendered_path__25
таблиц «Классификатор станций» и «Классификатор направлений» (п. 3.10.3).
__rendered_path__24
Далее следует заполнить таблицу «Административная структура» (п. 3.10.4).
__rendered_path__26
В таблице «Контролируемые пути» указывается соответствие значений меток
__rendered_path__24
привязки и путей, по которым будет работать тележка или оператор (п. 3.10.5).
__rendered_path__27
Для каждого контролируемого пути необходимо задать объекты, которые ему
__rendered_path__24
соответствуют, т.е. заполнить таблицу «Объекты пути» (п. 3.10.6).
__rendered_path__94
35
__rendered_path__94__rendered_path__94__rendered_path__94__rendered_path__24__rendered_path__25__rendered_path__24__rendered_path__26__rendered_path__24__rendered_path__27__rendered_path__24__rendered_path__127__rendered_path__127__rendered_path__127__rendered_path__127__rendered_path__24__rendered_path__25__rendered_path__24__rendered_path__26__rendered_path__24__rendered_path__27__rendered_path__24__rendered_path__146__rendered_path__24__rendered_path__24__rendered_path__25__rendered_path__146__rendered_path__24__rendered_path__26__rendered_path__146__rendered_path__24__rendered_path__27__rendered_path__146__rendered_path__24__rendered_path__24


Page 36
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Порядок заполнения базы связан с тем, что для создания административной
структуры необходимо наличие в базе записей о станциях/направлениях; для создания
меток привязки необходимо наличие записей о путях (административная структура); для
создания объектов пути необходимо наличие меток привязки.
3.10.3 Редактирование станций и направлений
Для того чтобы отредактировать таблицу станций и направлений необходимо
выбрать пункт «Паспорт» → «Станции/Направления» главного меню. Появится окно
«Редактирование станций и направлений» (Рисунок 38).
Image_274_0

Рисунок 38 Окно редактирования станций и направлений
Чтобы добавить запись в таблицу станций или направлений следует нажать
кнопку «Добавить». Появится окно «Станция» (Рисунок 39).
Image_276_0

Рисунок 39 Окно «Станция»
В поле «Код» следует задать правильный код станции, а в поле «Название» –
название станции. Коды станций задаются в пределах [100000;999999]. Коды
направлений задаются в пределах [10000;99999]. После этого необходимо нажать кнопку
«ОК», чтобы новая запись добавилась в таблицу станций.
Для удаления какой-либо записи из таблицы станций необходимо установить
указатель на соответствующей записи и нажать кнопку «Удалить» окна «Редактирование
36


Page 37
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

станций и направлений». Появится диалоговое окно, в котором следует подтвердить или
отменить это действие.
Для редактирования какой-либо записи из таблицы станций необходимо
установить указатель на соответствующей записи и нажать кнопку «Изменить» окна
«Редактирование станций и направлений». Появится окно «Станция» (Рисунок 39), поля
которого содержат значения текущей записи таблицы. Эти значения можно
редактировать. После редактирования записи необходимо нажать кнопку «ОК», чтобы
она изменилась в таблице станций.
Все действия по редактированию таблицы направлений аналогичны действиям с
таблицей станций.
Для внесения изменений в БД нажмите кнопку «ОК» окна «Редактирование
станций и направлений».
3.10.4 Административная структура
Для
редактирования
административной
структуры
требуется
наличие
необходимых записей о станциях/направлениях в базе.
Чтобы редактировать таблицу «Административная структура» необходимо
выбрать пункт «Паспорт» → «Административная структура» главного меню. Появится
одноименное окно (Рисунок 40).
Image_280_0

Рисунок 40 Административная структура
Каждая строка таблицы административной структуры описывает один участок
ПДБ.
При выборе какой-либо записи таблицы в нижней части окна отображается
иерархия административного деления соответствующего пути по подразделениям (ПДБ,
ПД, ПЧУ, ПЧ) с указанием их номеров.
37


Page 38
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Существует возможность отфильтровать все записи таблицы по номеру ПЧ,
названию станции или направления.
Чтобы отфильтровать записи по номеру ПЧ следует установить отметку в поле
«ПЧ» под таблицей и ввести соответствующий номер ПЧ. В результате такой операции в
таблице станут видны только те записи, которые относятся к заданному ПЧ.
Чтобы отфильтровать записи по названию станции следует установить отметку в
Image_173_0
поле «Станция» под таблицей, нажать кнопку
и выбрать название из выпадающего
списка станций.
Аналогичным образом осуществляется фильтрация по названию направления.
Чтобы просмотреть все записи таблицы «Административная структура» следует
выбрать позицию «Выключен» в группе «Фильтр».
Чтобы добавить запись в таблицу «Административная структура» необходимо
нажать кнопку «Добавить». Появится диалоговое окно «Параметры ПДБ» (Рисунок 41).
Image_283_0

Рисунок 41 Параметры ПБД
В этом диалоговом окне следует заполнить все поля и нажать кнопку «ОК». В
таблице «Административная структура» появится новая запись.
ВНИМАНИЕ! При описывании административного деления какого-либо пути,
количество записей таблицы «Административная структура», которые соответствуют
этому пути, должно быть равным количеству ПДБ, его обслуживающим (Рисунок 40). При
этом поля «Начало» и «Конец» должны содержать координаты, в пределах которых
лежит участок ответственности ПДБ. Неверное заполнение таблицы «Административная
структура» может привести к некорректной работе функции формирования выходных
форм.
Для удаления какой-либо записи из таблицы «Административная структура»
необходимо установить указатель на этой записи и нажать кнопку «Удалить». Появится
диалоговое окно, в котором следует подтвердить или отменить это действие.
38


Page 39
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Для редактирования какой-либо записи из таблицы «Административная
структура» необходимо установить указатель на соответствующей записи и нажать
кнопку «Изменить». Появится окно «Параметры ПДБ» (Рисунок 41), поля которого
содержат значения текущей записи таблицы. Эти значения можно редактировать. После
редактирования записи необходимо нажать кнопку «ОК», чтобы она изменилась в
таблице «Административная структура».
Для занесения измененных данных в БД нажмите кнопку «ОК» в окне
«Административная структура».
3.10.5 Контролируемые пути
Для редактирования путей необходимо наличие административной структуры этих
путей в базе.
Чтобы отредактировать таблицу «Пути» необходимо выбрать пункт «Паспорт»
«Контролируемые пути» главного меню. Появится окно «Контролируемые пути»
(Рисунок 42).
Image_288_0

Рисунок 42 Окно «Контролируемые пути»
В этом окне в верхней половине отображается таблица «Пути», а в нижней
половине – таблица «Объекты пути».
39


Page 40
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Таблица «Объекты пути» является подчиненной по отношению к таблице «Пути».
То есть, при выборе какой-либо записи из таблицы «Пути», в таблице «Объекты пути»
отображаются только те записи, которые относятся к выбранному пути.
Чтобы добавить запись в таблицу «Пути» необходимо нажать кнопку «Добавить»,
расположенную рядом с этой таблицей. Появится диалоговое окно «Редактирование
метки» (Рисунок 43).
Image_291_0

Рисунок 43 Окно «Редактирование метки»
В этом окне из списка всех доступных путей надо указать один и присвоить ему
уникальное значение метки привязки, а также указать его тип (главный, станционный,
приемоотправочный (П/О), стрелочный перевод, съезд).
Чтобы облегчить поиск нужного пути из списка путей, таблицу «Пути» можно
отфильтровать по названию станции или направления. Для этого необходимо над
таблицей «Пути» установить отметку напротив необходимого фильтра и выбрать нужное
название в выпадающем списке. Чтобы отобразить все доступные пути следует выбрать
позицию «Выключен» в группе «Фильтр».
Над таблицей «Пути» расположен флажок «Тип пути», изменять который можно
только при включенном фильтре. Для этого необходимо установить флажок «Тип пути» и
выбрать необходимый тип из выпадающего списка.
ВНИМАНИЕ! Каждому контролируемому пути должна соответствовать своя
уникальная метка привязки (метка 2), которая однозначно указывает на определенный
путь. При работе на пути оператор должен ставить метки строго в соответствии с
таблицей «Пути». В противном случае работа некоторых функции программы будет
осуществляться некорректно.
Значения меток привязки 1 и 2 зарезервированы за событиями «Снятие тележки с
пути» и «Стрелка», соответственно. Поэтому диапазон допустимых значений меток
40


Page 41
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

привязки, указывающих на контролируемые пути, простирается от 3 до 999. Метка 1
(метка дефектов) обозначает стрелку с номером и записывается в виде четырехзначного
числа, в котором три последних цифры означают номер стрелки, т.е. метка 1 с номером
9ххх это будет нумерованная стрелка с номером xxx.
Для удаления какой-либо записи из таблицы «Контролируемые пути» необходимо
установить указатель на этой записи и нажать кнопку «Удалить» рядом с таблицей.
Появится диалоговое окно, в котором следует подтвердить или отменить это действие.
Для редактирования какой-либо записи из таблицы «Контролируемые пути»
необходимо установить указатель на соответствующей записи и нажать кнопку
«Изменить». Появится окно «Редактирование метки» (Рисунок 43), поля которого
содержат значения текущей записи таблицы. Эти значения можно редактировать. После
редактирования записи необходимо нажать кнопку «ОК», чтобы она изменилась в
таблице «Контролируемые пути». Необходимо помнить о соблюдении уникальности
значения метки привязки.
3.10.6 Объекты пути
Для редактирования объектов пути необходимо наличие записей меток привязки в
базе данных.
Для того чтобы отредактировать таблицу «Объекты пути» необходимо выбрать
пункт «Паспорт» «Контролируемые пути» главного меню. Появится окно
«Контролируемые пути» (Рисунок 42).
В этом окне в верхней половине отображается таблица «Пути», а в нижней
половине – таблица «Объекты пути».
Таблица «Объекты пути» является подчиненной по отношению к таблице «Пути».
То есть, при выборе какой-либо записи из таблицы «Пути», в таблице «Объекты пути»
отображаются только те записи, которые относятся к выбранному пути. Поэтому, прежде
чем редактировать объекты, принадлежащему какому-либо контролируемому пути,
необходимо убедиться в том, что в таблице «Пути» выбран именно тот путь.
Для того чтобы добавить запись в таблицу «Объекты пути» необходимо нажать
кнопку «Добавить», расположенную рядом с этой таблицей. Появится диалоговое окно
«Редактирование объекта пути» (Рисунок 44).
В выпадающем списке необходимо выбрать вид объекта, в полях «Начало» и
«Конец» указать координаты, в пределах которых располагается объект, в полях
«Параметры объекта» необходимо указать значения параметров в начале и в конце
объекта или на всем протяжении объекта (в зависимости от его вида).
41


Page 42
Программное обеспечение обработки данных тележки путеизмерительной
Окно редактирования объекта пути
Координаты объекта должны указываться по ходу возрастания
километража. В зависимости от вида объекта, значение параметров могут задаваться в
Таблица
Руководство пользователя

Рисунок 44
ВНИМАНИЕ!
различных величинах, или вовсе не задаваться (
Таблица 2 Параметры вида объекта
__rendered_path__43
Вид объекта
Величины параметров
__rendered_path__43
1. Возвышение
-160 ... +160 мм
__rendered_path__44
2. Норма
1520 ... 1540 мм
__rendered_path__43
3. Боковой износ
0 ... 20 мм
__rendered_path__47
4. Установленная скорость
Пасс. :
__rendered_path__47
0 ... 140 км/ч
__rendered_path__43
Груз. :
__rendered_path__44
0 ... 90 км/ч
__rendered_path__43
5. Рихтовочная нить
Левая/правая
__rendered_path__62
6. Нестандартный километр Длина: 0 … 10000 м
__rendered_path__62
7. Несуществующий
-----------------------------
__rendered_path__43
километр
__rendered_path__44
8. Мост/тоннель
-----------------------------
__rendered_path__43
9. Шпалы
Новые, старые (до 1996г.),
__rendered_path__70
деревянные.
__rendered_path__70
10. Уст. ск. ПРЖ
Груз.: 0 140 км/ч
__rendered_path__43
11. Радиус
-20000 ... + 20000 м
__rendered_path__44
12. Стрелка
Длина стр. перевода:
__rendered_path__43
0 100 м
__rendered_path__78
Пошерстн./противошерстн.
__rendered_path__78

__rendered_path__43
42
__rendered_path__44

WayMeter
__rendered_path__10

Image_297_0

2).
__rendered_path__45
Примечание
__rendered_path__43
Знак «-» означает возвышение левого
__rendered_path__46
рельса
по
ходу
возрастания
__rendered_path__43
километров
__rendered_path__43

__rendered_path__47

__rendered_path__47

__rendered_path__45
По ходу возрастания километров
__rendered_path__43

__rendered_path__46

__rendered_path__43
Наличие на участке моста или
__rendered_path__62
тоннеля
__rendered_path__62

__rendered_path__45
Установленная скорость для составов
__rendered_path__43
с порожними вагонами
__rendered_path__46
Знак «-» означает правую кривую по
__rendered_path__43
ходу возрастания километров
__rendered_path__70__rendered_path__70__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__78__rendered_path__78__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__94__rendered_path__94__rendered_path__94__rendered_path__94__rendered_path__43__rendered_path__44__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__70__rendered_path__70__rendered_path__70__rendered_path__70__rendered_path__43__rendered_path__44__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__78__rendered_path__78__rendered_path__78__rendered_path__78__rendered_path__43__rendered_path__44__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__117__rendered_path__117__rendered_path__117__rendered_path__117__rendered_path__43__rendered_path__44__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__125__rendered_path__125__rendered_path__125__rendered_path__125__rendered_path__43__rendered_path__44__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__133__rendered_path__133__rendered_path__133__rendered_path__133__rendered_path__43__rendered_path__44__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__117__rendered_path__117__rendered_path__117__rendered_path__117__rendered_path__43__rendered_path__44__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__117__rendered_path__117__rendered_path__117__rendered_path__117__rendered_path__43__rendered_path__44__rendered_path__43__rendered_path__45__rendered_path__43__rendered_path__46__rendered_path__43__rendered_path__169__rendered_path__43__rendered_path__43__rendered_path__44__rendered_path__169__rendered_path__43__rendered_path__45__rendered_path__169__rendered_path__43__rendered_path__46__rendered_path__169__rendered_path__43__rendered_path__43


Page 43
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Для удаления какой-либо записи из таблицы «Объекты пути» необходимо
установить указатель на этой записи и нажать кнопку «Удалить» рядом с таблицей.
Появится диалоговое окно, в котором следует подтвердить или отменить это действие.
Для редактирования какой-либо записи из таблицы «Объекты пути» необходимо
установить указатель на соответствующей записи и нажать кнопку «Изменить». Появится
окно «Редактирование объекта пути» (Рисунок 44), поля которого содержат значения
текущей записи таблицы. Эти значения можно редактировать. После редактирования
записи необходимо нажать кнопку «ОК», чтобы она изменилась в таблице «Объекты
пути».
3.10.7 Настройка сопровождений
Для загрузки данных из БД о сопровождающих лицах проездов необходимо
предварительно
внести
соответствующую
информацию.
Настройка
списка
сопровождающих для каждого ПЧ происходит в меню «Паспорт» → «Настройка
сопровождений…». Появится одноименное окно (Рисунок 45). Необходимо выставить
Image_302_0
«Номер ПЧ» посредством кнопок
, затем нажать кнопку «добавить» и в поле «ПД»
__rendered_path__76
ввести номер сопровождающего, а в поле «Сопровождение» ввести ФИО
сопровождающего. Для удаления сопровождающего необходимо выделить указателем
запись и нажать кнопку «удалить».
__rendered_path__91

Image_303_0
Рисунок 45 Окно настройки сопровождений
43


Page 44
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.11 Автоматизированная расшифровка параметров пути
ВНИМАНИЕ! Прежде чем приступить к расшифровке и оценке состояния пути
необходимо сначала задать свойства (объекты) пути. Свойства пути могут быть заданы
автоматически из существующей БПД (режим «Паспорт») или вручную (режим «Факт»).
Если объекты перенесены из БПД на ленту, то ручная корректировка невозможна.
Для возможности ручной корректировки нужно считывать из БД только админ.
структуру.
3.11.1 Установка паспортных данных из БПД
Чтобы задать свойства пути из существующей заполненной БПД необходимо
выбрать пункт «Паспорт» «Прочитать данные из БД» главного меню.
Объекты пути из БПД будут накладываться на ленту в соответствии с их
координатами и координатами, установленными оператором во время работы с тележкой
на пути. Например, оператор начал промерять путь не с его начала, а от какой-то
координаты, равной:
Корд.начала + delta
и указал эту координату в качестве отправной. При установке паспортных данных
программа автоматически сделает поправку на величину delta и учтет все коррекции
координатной привязки, сделанные оператором.
3.11.2 Работа с ЕКАСУИ
Единая комплексная автоматизированная система управления инцидентами
(ЕКАСУИ) предназначена для хранения и работы с паспортными данными
контролируемых путей, а также контроля и учета результатов измерений. Основной
режим обмена данными с ЕКАСУИ – импорт пакетов паспорта с ftp сервера и выгрузка
результатов проездов на ftp сервер. Настройки доступа к ftp серверу указываются в
настройках программы в п.3.12.1.1.
В случае, если ftp сервер не используется, пакет паспорта можно установить
вручную.

Для
этого
необходимо
выбрать
пункт
меню «ЕКАСУИ» → «Установка пакета паспорта…», в появившемся окне (Рисунок 46)
нажать кнопку «Выбор папки…» для выбора местоположения пакета на жестком диске
компьютера либо написать вручную, затем нажать кнопку «Загрузка пакета…» для
выбора архива пакета данных. Если такой пакет уже существует, появится диалоговое
окно с предложением перезаписать пакет. После выбора пакета нажать кнопку «ОК».
44


Page 45
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_308_0

Рисунок 46 Выбор местоположения пакета
3.11.2.1 Загрузка данных из ЕКАСУИ
Для загрузки паспортных данных проезда на ленту из ЕКАСУИ необходимо
выбрать пункт меню «ЕКАСУИ» → «Загрузить все данные». В появившемся окне (Рисунок
47) выбрать дорогу и номер дистанции пути. Если в дальнейшем предполагается работа
программы в рамках одного ПЧ можно установить галочку «Не показывать окно». Данное
окно можно скрыть, установив галочку на «Не показывать окно» в левом нижнем углу
окна. При следующей загрузке будут загружаться установленные на текущий момент
данные. Вернуть данное окно можно в настройках ЕКАСУИ в п. 3.12.1.1.
Image_312_0

Рисунок 47 Выбор ПЧ
Image_313_0

Рисунок 48 Указание пути для метки
Далее для каждого нового номера метки привязки проезда будет появляться окно
(Рисунок 48), в котором необходимо указать номер пути, соответствующий номеру метки.
Таблица соответствия номером меток и путей сохраняется в файле (для настройки
45


Page 46
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

расположения файла п. 3.12.1.1), поэтому повторного указания номеров путей не
требуется.
3.11.2.2 Привязка путей
Режим привязки путей используется для загрузки из ЕКАСУИ только
наименований путей, остальные паспортные данные остаются локальными из БПД. Это
позволяет выгружать результаты изменений по локальной базе на ЕКАСУИ сервер.
Необходимая последовательность действий:
считать данные из БПД программы;
выполнить привязку путей, для этого выбрать пункт меню «ЕКАСУИ»
«Привязка путей»;
расшифровать проезд, для этого выбрать пункт меню «Файл»
«Расшифровать» или нажать клавишу F5.
3.11.2.3 Экспорт проезда
Для экспортирования данных расшифрованного проезда необходимо, чтобы
паспортные данные путей были привязаны (загружены) к ЕКАСУИ, затем выбрать пункт
меню «ЕКАСУИ» → «Экспорт проезда». Если указан адрес ftp сервера для выгрузки
файла, то экспорт будет выполнен сразу. Если же не указан ftp сервер – выгрузка
произойдёт в папку экспорта на локальном диске. Настройка пути к папке экспорта можно
посмотреть в п.3.12.1.1. Экспортирование данных будет подтверждено информационным
сообщением (Рисунок 49).
Image_319_0

Рисунок 49 Информационное сообщение об экспорте данных проезда
3.11.3 Установка объектов пути вручную
Чтобы задать какое-либо свойство участка необходимо выполнить следующую
последовательность действий:
выделить участок путеизмерительной ленты на экране монитора;
выбрать пункт контекстного меню (правая кнопка мыши), соответствующий
конкретному свойству участка;
46


Page 47
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

в появившемся диалоговом окне задать значение параметра(ов).
3.11.3.1 Выделение участка путеизмерительной ленты
Выделить участок можно двумя способами.
1-й способ: установить информационный указатель в начало участка. В панелях
над путеизмерительной лентой можно посмотреть значения координаты, уровня и
шаблона в том месте, куда установлен информационный указатель (Рисунок 25).
Удерживая клавишу Ctrl переместить клавишами указатель в конец участка. Если все
сделано правильно, выделенный участок отмечается цветом, отличным от основного
фона (Рисунок 50).
2-й способ: установить курсор мыши в начало участка и, удерживая нажатой
левую кнопку, вести курсор мыши до конца участка.
Image_323_0

1 график уровня; 2 выделенный участок;
3 окно добавления объекта
Рисунок 50 Путеизмерительная лента
Чтобы отменить выделение надо щелкнуть мышью на путеизмерительной ленте
или нажать клавишу Esc.
3.11.3.2 Возвышение, отвод возвышения
Чтобы задать возвышение или отвод возвышения на выделенном участке необходимо
выбрать пункт контекстного меню «Возвышение…» (Рисунок 9). В появившемся
диалоговом окне надо задать величину возвышения (Рисунок 50). Если возвышение на
всем участке постоянно (например, на круговой кривой), то следует щелкнуть мышью на
надписи «Возвышение» и ввести значение возвышения. Если необходимо задать
возвышение плюс 6 мм или минус 6 мм, надо щелкнуть мышью на соответствующей
надписи. Чтобы задать отвод возвышения на участке, где величина возвышения
непостоянна и меняется по линейному закону (например, на переходной кривой) следует
47


Page 48
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

щелкнуть мышью на надписи «Отвод возвышения» и задать значение возвышения в
начале и конце участка.
Добавление возвышений и отводов возвышений на выделенном участке также
возможно осуществлять через панель меню «Объекты», для этого необходимо нажать на
иконку «Добавление участка уровня» и в появившемся диалоговом окне (Рисунок 50)
задать значения для позиций «Возвышение» и «Отвод возвышения».
3.11.3.3 Норма ширины колеи, отвод ширины колеи
Чтобы задать норму ширины колеи или отвод ширины колеи на выделенном
участке необходимо выбрать пункт контекстного меню «Норма ширины колеи…»
(Рисунок 9). Появится диалоговое окно «Норма ширины колеи» (Рисунок 51). Чтобы
задать постоянное значение нормы ширины колеи на участке надо щелкнуть мышью на
Image_331_0
надписи «Норма». Затем следует щелкнуть мышью на значке
и выбрать из
выпадающего списка нужное значение нормы ширины колеи. Чтобы задать отвод ширины
колеи на участке с изменяющейся по линейному закону нормой ширины колеи надо
щелкнуть мышью на надписи «Отвод ширины колеи» и аналогичным образом задать
значение нормы в начале и конце выделенного участка.
Image_332_0

Рисунок 51 Окно нормы ширины колеи на выделенном участке
Добавление возвышений и отводов возвышений на выделенном участке также
возможно осуществлять через панель меню «Объекты», для этого необходимо нажать на
иконку «Добавление участка шаблона» и в появившемся диалоговом окне (Рисунок 51)
задать значения для позиций «Норма» и «Отвод ширины колеи».
ВНИМАНИЕ! Изменения величин возвышения и нормы ширины колеи приводят к
изменению положения нулевых линий (отображаются красным цветом), относительно
которых осуществляется дальнейшая расшифровка параметров пути.
3.11.3.4 Установленная скорость
Чтобы задать установленную скорость на выделенном участке необходимо
выбрать пункт контекстного меню «Установленная скорость…» (Рисунок 9).
48


Page 49
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_336_0

Рисунок 52 Окно установленной скорости
В появившемся диалоговом окне следует задать значения установленных
скоростей для пассажирских и грузовых поездов (Рисунок 52).
Добавление установленной скорости для грузовых и пассажирских поездов на
выделенном участке также возможно осуществлять через панель меню «Объекты», для
этого необходимо нажать на иконку «Добавление участка скорости» и в появившемся
диалоговом окне (Рисунок 52) задать значения установленных скоростей для
пассажирских и грузовых поездов.
3.11.3.5 Шпалы
Чтобы задать вид шпал (железобетонные или деревянные) на выделенном
участке необходимо выбрать пункт контекстного меню «Тип шпал…» (Рисунок 9). В
появившемся диалоговом окне (Рисунок 53) следует выбрать вид шпал, щелкнув мышью
на соответствующей надписи.
Image_341_0

Рисунок 53 Окно «Шпалы»
Добавление вида шпал на выделенном участке также возможно осуществлять
через панель меню «Объекты», для этого необходимо нажать на иконку «Добавление
участка типа шпал» и в появившемся диалоговом окне (Рисунок 53) следует выбрать вид
шпал, щелкнув мышью на соответствующей надписи.
49


Page 50
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.11.3.6 Мост/тоннель
Чтобы задать свойство мост/тоннель на выделенном участке необходимо выбрать
пункт контекстного меню «Мост/Тоннель…» (Рисунок 9). В появившемся диалоговом окне
(Рисунок 54) следует задать величину оси моста или тоннеля.
Image_346_0

Рисунок 54 Окно «Мост/Тоннель»
Добавление свойства мост/тоннель на выделенном участке также возможно
осуществлять через панель меню «Объекты», для этого необходимо нажать на иконку
«Добавление участка моста/тоннеля» и в появившемся диалоговом окне (Рисунок 54)
установить необходимое значение оси.
3.11.3.7 Боковой износ
Чтобы задать свойство боковой износ на выделенном участке необходимо
выбрать пункт контекстного меню «Боковой износ…» (Рисунок 9). В появившемся окне
«Боковой износ» (Рисунок 55) следует задать значение бокового износа (мм) на
выделенном участке.
Image_350_0

Рисунок 55 Окно «Боковой износ»
Добавление свойства боковой износ на выделенном участке также возможно
осуществлять через панель меню «Объекты», для этого необходимо нажать на иконку
«Добавление участка бокового износа» и в появившемся диалоговом окне (Рисунок 55)
установить необходимое значение величины.
50


Page 51
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.11.3.8 Радиус
Чтобы задать свойство радиус на выделенном участке необходимо выбрать пункт
контекстного меню «Радиус…» (Рисунок 9). В появившемся окне «Кривая» (Рисунок 56)
следует задать значение радиуса кривой и направление.
Image_355_0

Рисунок 56 Окно «Кривая»
Добавление свойства радиус на выделенном участке также возможно
осуществлять через панель меню «Объекты», для этого необходимо нажать на иконку
«Добавление участка радиуса» и в появившемся диалоговом окне (Рисунок 56)
установить необходимое значение радиуса кривой и направление.
3.11.3.9 Стрелка
Чтобы установить стрелочный перевод на выделенном участке необходимо
выбрать пункт контекстного меню «Стрелка…» (Рисунок 9). В появившемся окне
«Стрелка» (Рисунок 57) следует задать значения длины и типа перевода. Длина стрелки
не является длиной объекта, созданного на путеизмерительной ленте. При анализе
отступлений участок стрелочного перевода не рассчитывается.
Добавление стрелочного перевода на выделенном участке также возможно
осуществлять через панель меню «Объекты», для этого необходимо нажать на иконку
«Добавление участка стрелки» и в появившемся диалоговом окне (Рисунок 57) задать
значения длины и типа перевода.
Image_360_0

Рисунок 57 Окно «Стрелка»
51


Page 52
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.11.3.10 Рисование нулевой линии для уровня или шаблона.
Программа позволяет рисовать нулевую линию для уровня или шаблона мышкой
и клавишами прямо на графике. Для этого следует включить режим рисования нулевой
линии в меню «Правка» «Рисование нулевой линии» (Рисунок 59). При этом изменится
вид курсора, вместо стрелки – карандаш.
Для рисования линии мышкой необходимо навести курсор в место начала линии и
щелкнуть левой кнопкой. Далее следует навести мышью на изгиб линии и снова щелкнуть
левой кнопкой, и т.д.
Курсор можно перемещать клавишами стрелками, указывая его более точное
положение на графике. Координата курсора видна внизу слева в окне ленты.
Клавиша ESC отменяет последнюю поставленную точку.
Клавиша Enter устанавливает точку в месте курсора.
Рисование линии возможно только непрерывно в одном направлении (вверх или
вниз).
Для установки нарисованной линии в качестве нулевой, нажмите пункт
«Установить линию» в контекстном меню (правая кнопка мыши или клавиша Пробел).
3.11.4 Изменение шага тележки
Для изменения погрешности при проскальзывании колеса тележки возможно
увеличить или уменьшить шаг тележки. Для этого необходимо выбрать пункт «Сервис»
Image_302_0
«Метраж…», ввести пароль (п. 3.6) и выставить необходимый шаг с помощью кнопок .
Image_364_0

Рисунок 58 Окно изменения шага тележки
3.11.5 Настройка списка сопровождений проезда
Для
открытого
проезда
возможно
настроить
индивидуальный
список
сопровождающих по ПЧ. Настройка списка сопровождений аналогична пункту 3.10.7.
52


Page 53
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

3.11.6 Регистрация (сохранение) паспортных данных в БПД
Объекты пути, заданные вручную на путеизмерительной ленте могут быть
сохранены в БПД, что избавляет оператора от рутинной работы по повторному заданию
свойств пути при последующих проездах по нему.
Image_367_0

Рисунок 59 Рисование нулевой линии
Чтобы сохранить в БПД все свойства пути, введенные вручную, необходимо
выбрать пункт «Паспорт» «Записать данные в БПД…». Появится окно «Выбор
объектов для добавления в БД» (Рисунок 60).
Image_369_0

Рисунок 60 Окно «Выбор объектов для добавления в БД»
В этом окне в таблице в столбце «Добавить» следует указать объекты, которые
будут добавлены в БД, проставив отметки в соответствующих строках. Отметки можно
53


Page 54
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

поставить с помощью клавиатуры (клавиша Пробел). Некоторые объекты добавить в БД
невозможно. У таких объектов в столбце «Инфо» указана причина.
Заданные объекты пути будут сохраняться в БПД в соответствии с их
координатами и координатами, установленными оператором во время работы с тележкой
на пути. Например, оператор начал промерять путь не с его начала, а от какой-то
координаты, равной
Корд.начала + delta
и указал эту координату в качестве отправной. В режиме «С учетом координат»
при регистрации паспортных данных программа автоматически сделает поправку на
величину delta и учтет все коррекции координатной привязки, сделанные оператором.
3.11.7 Расшифровка параметров пути
Расшифровка параметров пути осуществляется согласно Инструкции ЦП-515 и
приказов МПС РФ и РАО «РЖД» с учетом паспортных данных, хранящихся в БПД
(п. 3.11.1) или заданных вручную (п. 3.11.3). Запустить процесс расшифровки можно
выбором пункта «Файл» «Расшифровка» главного меню, нажатием кнопки
«Расшифровка» на панели инструментов или клавишей F5.
При автоматизированной расшифровке параметров пути выявляются следующие
виды отступлений:
перекосы пути (Рисунок 61);
Image_375_0

Рисунок 61 Перекос II степени
плавные отклонения по уровню (Рисунок 62);
Image_378_0

54


Page 55
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Рисунок 62 Плавные отклонения по уровню II степени
смежные разносторонние отклонения по уровню (Рисунок 63);
Image_382_0

Рисунок 63 Смежные разносторонние отклонения по уровню
уклон отводов возвышения наружного рельса на переходной кривой
(Рисунок 64);
Image_385_0

Рисунок 64 Уклон отводов возвышения наружного рельса на переходной кривой
сужения (Рисунок 65);
Image_387_0

Рисунок 65 Сужения
уширения (Рисунок 66);
Image_389_0

Рисунок 66 Уширения
уклон отвода номинальной ширины колеи на переходной кривой;
55


Page 56
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

ограничения скорости грузовых поездов с порожними вагонами (Рисунок 67).
Image_393_0

Рисунок 67 Ограничения скорости грузовых поездов с порожними вагонами
Выявленные отступления отображаются на путеизмерительной ленте в виде
цветных прямоугольников разной толщины. Цвет и толщина обозначений зависят от
степени отступления.
Цвета в зависимости от степени:
Image_395_0
2 степени;
Image_397_0
3 степени;
Image_399_0
4 степени.
Отступления, определяемые косвенным методом, сокращенно обозначаются
Image_401_0
«КО», и обозначаются на ленте в виде текстуры
(к ним относятся в частности ПРЖ).
Включение и отключение отображения какого-либо вида отступления осуществляется
нажатием соответствующей кнопки на панелях уровня или шаблона (Рисунок 68).
Например, чтобы выключить отображение уширений, надо нажать кнопку «Уш» на панели
шаблона.
Image_403_0

1 отображение «Выкл»;
2 отображение «Вкл»;
Рисунок 68 Отображение отступлений
56


Page 57
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Все отступления, выявленные в ходе автоматизированной расшифровки
параметров пути, могут быть сведены в таблицу отступлений (п. 3.9.12).
3.11.8 Корректировка отступлений.
Корректировка предполагает удаление отступлений из списка по какой-либо
причине.
Некоторые отступления могут быть откорректированы программой на этапе
автоматизированной расшифровки, тогда в таблице отступлений они будут помечены в
скобочка буквой «А».
Отступления
можно
откорректировать
вручную
после
расшифровки.
Откорректированные отступления не отображаются на путеизмерительной ленте и не
учитываются при формировании ведомости состояния пути ПУ32. Откорректировать
отступления можно в диалоге ведомости отступлений (п. 3.9.12), в списке отступлений (п.
3.9.11) или прямо на путеизмерительной ленте в контекстном меню (правая кнопка
мыши), для чего следует нажать кнопку «Коррекция отступления…» (Рисунок 69).
При
корректировке
отступлений
открывается
диалог
«Корректировка
отступления», в котором необходимо выбрать причину коррекции или указать отсутствие
коррекции отступления.
Image_410_0

Рисунок 69 Диалог коррекции отступлений
3.11.9 Ведомость оценки состояния пути (ф. ПУ-32 ПТ)
После автоматизированной расшифровки параметров пути (п. 3.11.7) можно
сформировать ведомость оценки состояния пути (ф. ПУ32 ПТ). Для этого следует
выбрать пункт «Ведомости» «ПУ32» главного меню. В появившемся окне «Параметры
ведомости ПУ32» (Рисунок 70) необходимо ввести параметры, прежде чем сформируется
ведомость. Если номер ПЧ не указан («Отсутствует») ПУ32 будет сформирована без
учета административной структуры. При этом весь путь будет считаться как один ПЧ, и
каждой новой метке привязки будет сопоставлен 1 околоток (ПД). В случае указания
номера ПЧ ведомость сформируется с учетом административной структуры. При
57


Page 58
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

необходимости внести в ведомость все участки пути, на которых отсутствуют ПЧ,
необходимо поставить галочку в «Вкл. Без админ», тогда такие участки попадают как ПЧ0
ПЧУ0 ПД0 ПДБ0.
Image_414_0

Рисунок 70 Окно «Параметры ведомости ПУ-32»
Нажмите кнопку «ОК» для формирования ведомости. Откроется окно «Ведомость
ПУ-32», в котором можно посмотреть ведомость и распечатать ее (Рисунок 71). Кнопки на
панели инструментов позволяют перелистывать документ, распечатать документ,
выбрать масштаб, выполнить поиск текста по документу. При неполном заполнении
данных в ведомости после нажатия кнопки «ОК» появится окно с оповещением о
необходимости заполнения всех данных.
В ведомости 3 типа путей: главный, станционные и п/о, прочие. Ниже указаны все
типы путей в БПД, а в скобках их соответствие в ПУ32:
главный (главный);
станционный (станционные и п/о);
стрелочный перевод (прочие);
съезд (прочие);
приемоотправочный (станционные и п/о);
ветка (прочие);
сортировочный (прочие);
вытяжной (прочие);
деповский (прочие);
специальный (прочие);
58


Page 59
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

прочий (прочие);
подъездной (прочие);
подъездной (прочие);
горочный (прочие);
подгорочный (прочие);
соединительный (прочие);
главный малодеятельный (главный);
тупик (прочие);
погрузо-выгрузочный (прочие);
ходовой (прочие).
3.11.10
Ведомость статистических характеристик параметров пути
Программа позволяет создать и напечатать ведомость статистических
характеристик параметров участка пути определяемого меткой координат, а также
просмотреть график изменения скорости соответствующей состоянию пути (СССП) для
перекосов. Ведомость формируется согласно техническим указаниям ЦПТ-55 2003 г.,
приложение 4 «Статистическая оценка параметров рельсовой колеи».
Для создания ведомости необходимо выбрать пункт меню «Ведомости»
«Статистика…». Откроется окно «Ведомость статистических характеристик» (Рисунок 71).
Из выпадающего списка следует выбрать участок, для которого будет сформирована
ведомость. Ведомость формируется каждый раз, при выборе нового участка. При
открытии окна выбранный участок соответствует положению информационного указателя
на ленте.
Image_418_0

Рисунок 71 Окно «Ведомость статистических характеристик»
59


Page 60
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Для просмотра графика изменения скорости соответствующей состоянию пути
(СССП) для перекосов необходимо нажать кнопку «График».
Для печати ведомости необходимо нажать кнопку «Печать». Откроется окно
аналогичное окну печати ПУ-32 (Рисунок 72).
Image_421_0

1 печать отчета; 2 – сохранение ведомости; 3 – поиск; 4 – изменение вида;
5 перелистывание ведомости; 6 прокрутка ведомости;
Рисунок 72 Окно «Ведомость ПУ-32»
3.11.11
Печать меток привязки
Печать меток привязки полезна оператору тележки для определения номера
метки и информации о пути. Для печати всех меток привязки необходимо выбрать пункт
меню «Паспорт» → «Печать меток привязки…», при этом появится окно с выбором
источника: метки по направлению или метки по станции (Рисунок 73).
Image_423_0

Рисунок 73 Выбор источника меток
В сформированном окне можно предварительно просмотреть метки по
выбранному источнику, изменить масштаб отображения/печати просматриваемой
60


Page 61
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

страницы, воспользоваться поиском по содержимому, а также сохранить документ в
файл. Для печати документа нужно нажать кнопку «Печать».
3.12 Настройки программы
3.12.1 Основные настройки программы
Для того чтобы открыть меню основных настроек программы (Рисунок 74)
необходимо выбрать пункт «Сервис» «Настройки…».
Набор параметров в окне настроек осуществляется вручную. Перечень
устанавливаемых параметров и их краткое описание приведены в таблице 3.
Image_427_0

Рисунок 74 Окно настроек программы
Таблица 3 Параметры настроек программы
__rendered_path__82
Настраиваемый
Описание
__rendered_path__82
параметр
__rendered_path__83
АСДП
Строка подключения к системе АСДП
__rendered_path__82
БДП

__rendered_path__84
количество копий Максимальное количество резервных копий файла
__rendered_path__82
папка копий
Путь к папке сохранения резервных копий
__rendered_path__82
период
Количество дней, через которое будет создана новая резервная
__rendered_path__85
копирования
копия
__rendered_path__85
путь к файлу БПД Путь к файлу базы данных
__rendered_path__85
Цвет уровня
Цвет графика уровня
__rendered_path__82
Цвет шаблона
Цвет графика шаблона
__rendered_path__83
Изменение значений Возможность задачи установленной скорости поездов. Может быть
__rendered_path__82
скоростей
выбран один из трех показателей:
__rendered_path__84
OnlyCargo для установки скорости только для грузовых поездов;
__rendered_path__82
OnlyPass для установки скорости только для пассажирских
__rendered_path__90
поездов;
__rendered_path__90
All для установки скорости для грузовых и пассажирских поездов
__rendered_path__90
61
__rendered_path__82__rendered_path__83__rendered_path__82__rendered_path__84__rendered_path__82__rendered_path__94__rendered_path__94__rendered_path__94__rendered_path__90__rendered_path__90__rendered_path__90__rendered_path__90__rendered_path__90__rendered_path__90__rendered_path__119__rendered_path__119__rendered_path__119__rendered_path__90__rendered_path__90__rendered_path__90__rendered_path__82__rendered_path__83__rendered_path__82__rendered_path__84__rendered_path__82__rendered_path__90__rendered_path__90__rendered_path__90__rendered_path__82__rendered_path__83__rendered_path__82__rendered_path__84__rendered_path__82__rendered_path__94__rendered_path__94__rendered_path__94__rendered_path__82__rendered_path__83__rendered_path__82__rendered_path__84__rendered_path__82__rendered_path__161__rendered_path__82__rendered_path__82__rendered_path__83__rendered_path__161__rendered_path__82__rendered_path__84__rendered_path__161__rendered_path__82__rendered_path__82


Page 62
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

__rendered_path__16
Настраиваемый
Описание
__rendered_path__16
параметр
__rendered_path__17
Шаг ПТ-7МК
Расстояние между двумя последовательными отсчетами сигнала в
__rendered_path__16
метрах для новой модели тележки ПТ-7МК
__rendered_path__18
Шаг ПТ-7МК
Расстояние между двумя последовательными отсчетами сигнала в
__rendered_path__16
(старая)
метрах для старой модели тележки ПТ-7МК
__rendered_path__16
Шаг ПТ-7МК-01
Расстояние между двумя последовательными отсчетами сигнала в
__rendered_path__19
метрах для тележки модели ПТ-7МК-01
__rendered_path__19
Параметры печати:

__rendered_path__19
положение
Положение шаблона относительно левой области. Возможет сдвиг
__rendered_path__16
шаблона
графиков уровня и шаблона на значения от 0,1 до 0,9
__rendered_path__17
цвет сетки
Цвет линий сетки при печати
__rendered_path__16
3.12.1.1 Настройка ЕКАСУИ
__rendered_path__18
Настройки ЕКАСУИ выполняются в меню «Сервис» → «Настройки…» (Рисунок
__rendered_path__16
75).
__rendered_path__29
Набор параметров в окне настроек осуществляется вручную. Перечень
__rendered_path__29
устанавливаемых параметров и их краткое описание приведены в таблице 4.
__rendered_path__29

__rendered_path__16
Рисунок 75 Настройка ЕКАСУИ
__rendered_path__17
Таблица 4 Параметры настроек программы
__rendered_path__16
Настраиваемый
Описание
__rendered_path__18
параметр
__rendered_path__16
FTP импорт
Путь к ftp серверу ЕКАСУИ для импорта данных
__rendered_path__41
FTP пароль
Пароль пользователя от ftp сервера
__rendered_path__41
FTP пользователь
Логин пользователя от ftp сервера
__rendered_path__41
FTP экспорт
Путь к ftp серверу ЕКАСУИ для экспорта данных
__rendered_path__16
Дорога
Установка по умолчанию дороги для загрузки данных
__rendered_path__17
Окно выбора ПЧ
Установка появления диалогового окна выбора ПЧ при загрузке
__rendered_path__16
данных
__rendered_path__18
Папка импорта
Путь к папке импорта на локальном диске
__rendered_path__16
62
__rendered_path__29__rendered_path__29__rendered_path__29__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__58__rendered_path__58__rendered_path__58__rendered_path__29__rendered_path__29__rendered_path__29__rendered_path__75__rendered_path__16__rendered_path__16__rendered_path__17__rendered_path__75__rendered_path__16__rendered_path__18__rendered_path__75__rendered_path__16__rendered_path__16Image_432_0__rendered_path__16__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__16__rendered_path__119__rendered_path__119__rendered_path__119__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__75__rendered_path__75__rendered_path__75__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__58__rendered_path__58__rendered_path__58__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__75__rendered_path__75__rendered_path__75__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__58__rendered_path__58__rendered_path__58__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__75__rendered_path__75__rendered_path__75__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__41__rendered_path__41__rendered_path__41__rendered_path__16__rendered_path__17__rendered_path__16__rendered_path__18__rendered_path__16__rendered_path__75__rendered_path__16__rendered_path__16__rendered_path__17__rendered_path__75__rendered_path__16__rendered_path__18__rendered_path__75__rendered_path__16__rendered_path__16


Page 63
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

__rendered_path__17
Настраиваемый
Описание
__rendered_path__17
параметр
__rendered_path__18
Папка экспорта
Путь к папке экспорта на локальном диске
__rendered_path__17
ПЧ
Установка по умолчанию дистанции пути дороги для загрузки
__rendered_path__19
данных
__rendered_path__17
Транслитерация
Замена русских символов на английские для файлов экспорта
__rendered_path__17
Период обновления
Период (суток), в течении которого поиск обновлений пакетов
__rendered_path__20
паспорта на ftp сервере выполнятся не будет, если найден ранее
__rendered_path__20
загруженный пакет
__rendered_path__20
Файл меток
Путь к файлу соответствия путей ЕКАСУИ и меток привязки
__rendered_path__17
программы
__rendered_path__18
3.12.2 Печать путеизмерительной ленты
__rendered_path__17
Для печати путеизмерительной ленты целиком служит пункт меню «Печать».
__rendered_path__19
Путеизмерительная лента печатается в соответствии с настройками, установленными
__rendered_path__17
для отображения ленты на экране.
__rendered_path__27
Соответствие масштабных коэффициентов в программе к размерам на бумаге
__rendered_path__27
представлено в таблице 5.
__rendered_path__27
Таблица 5 Масштабный коэффициент дистанции
__rendered_path__17
Масштабный
коэффициент
дистанции (%)


Дистанция участка пути на
1см бумаги (м)

Дистанция участка пути
на листе A4 книжная
ориентация (км)

__rendered_path__18
30
~133

__rendered_path__17
50
80
2
__rendered_path__19
60
~67

__rendered_path__17
80
50

__rendered_path__36
100
40
1
__rendered_path__36
150
~27

__rendered_path__36
200
20
0,5
__rendered_path__37__rendered_path__17
400
10
0,25
__rendered_path__40__rendered_path__18
600
~7

__rendered_path__17
800
5

__rendered_path__19
Пункт меню «Печать» «Страница печати…» предназначен для настройки
__rendered_path__17
параметров страницы печати (Рисунок 76). В появившемся окне можно задать размер
__rendered_path__27
бумаги, ориентацию, поля. Установленные параметры вступят в силу после нажатия
__rendered_path__27
кнопки «ОК». По умолчанию установлены такие значения полей, чтобы на листе A4
__rendered_path__27
книжной ориентации выполнялись условия столбца 3 таблицы 5. При изменении
__rendered_path__45__rendered_path__48__rendered_path__17
параметров условия дистанции участка ленты на листе выполнены не будут.
__rendered_path__48__rendered_path__18
63
__rendered_path__57__rendered_path__17__rendered_path__19__rendered_path__17__rendered_path__60__rendered_path__60__rendered_path__60__rendered_path__48__rendered_path__66__rendered_path__17__rendered_path__18__rendered_path__17__rendered_path__19__rendered_path__17__rendered_path__36__rendered_path__17__rendered_path__17__rendered_path__18__rendered_path__36__rendered_path__17__rendered_path__19__rendered_path__36__rendered_path__17__rendered_path__17__rendered_path__17__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__17__rendered_path__129__rendered_path__129__rendered_path__129__rendered_path__129__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__135__rendered_path__135__rendered_path__135__rendered_path__135__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__135__rendered_path__135__rendered_path__135__rendered_path__135__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__27__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__135__rendered_path__135__rendered_path__135__rendered_path__135__rendered_path__17__rendered_path__126__rendered_path__17__rendered_path__127__rendered_path__17__rendered_path__128__rendered_path__17__rendered_path__27__rendered_path__17__rendered_path__17__rendered_path__126__rendered_path__27__rendered_path__17__rendered_path__127__rendered_path__27__rendered_path__17__rendered_path__128__rendered_path__27__rendered_path__17__rendered_path__17


Page 64
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_438_0

Рисунок 76 Окно настройки параметров печати
Пункт меню «Печать» «Печать выделенного…» открывает окно настройки и
выбора принтера (Рисунок 77). В этом окне также возможна печать выделенного участка
ленты. Аналогично происходит печать по километрам через меню «Печать» → «Печать
по км…».
Image_440_0

Рисунок 77 Окно настройки и выбора принтера
Вид путеизмерительной ленты с результатами расшифровки приведен на рисунке
(Рисунок 78).
64


Page 65
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Image_443_0

Рисунок 78 Вид путеизмерительной ленты при печати
На информационном поле, расположенном на рисунке справа, рядом с
километровой шкалой, содержится следующая информация (сверху вниз):
разработчик ТВЕМА;
номер версии программного обеспечения ПО версии 4.1.29.5b;
дата версии программного обеспечения от 06.07.2015г.;
должность и Ф.И.О. начальника смены (Буракин С.М.)
наименование дороги <Горьковская>;
дата и время проезда <05.02.2015 10:27>;
ход движения <Обр> или <Прям>;
отчетный период <02-2015>;
тип проверки – “доп.” дополнительная;
65


Page 66
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

имя сигнального файла с данными проезда – Проезд: Пологовка 2 05.02 ¦
1058.wmt Дубликат
номер распечатанного листа Л: 1.
На информационном поле, расположенном на рисунке сверху, содержится
следующая информация (слева направо):
станция/направление ПОЛОГОВКА(268607);
номер пути 2 (2, 1);
административная структура 242 ПЧ 6/ПЧУ 1/ПД 1/ПДБ 2;
установленная по приказу скорость 40/ 40/ 40.;
дата расшифровки 10.02.2015;
время расшифровки 11:47;
количество отступлений по степеням на листе 2:5 3:0; 4:0;
ограничение скорости на листе: / / ;
режим расшифровки "КрдПЧ" по координатам из базы КрдПЧ;
На километровой шкале, схематически изображенной на рисунке (Рисунок 79)
указывается номер километра и пикетов, отображаются объекты пути.
Image_446_0

Рисунок 79 Схема обозначений километровой шкалы
Image_448_0
Пункт меню «Печать» «Просмотр печати выделенного…» и кнопка
на панели
инструментов предназначены для предварительного просмотра печати выделенного
66


Page 67
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

участка путеизмерительной ленты (Рисунок 80). В этом окне также возможна печать
выделенного участка ленты. Аналогично происходит просмотр по километрам через меню
«Печать» → «Просмотр печати по км…»
Image_451_0

1 печать; 2 изменения масштаба; 3 вид; 4 выбор страницы
Рисунок 80 Окно печати путеизмерительной ленты
3.12.3 Печать выделенного участка путеизмерительной ленты
Для печати выделенного на текущей путеизмерительной ленте участка
используется меню «Печать»: «Печать выделенного…» и «Просмотр печати
выделенного…».
Пункт меню «Печать» «Печать выделенного…» открывает окно настройки и
выбора принтера (Рисунок 77), с помощью этого же окна осуществляется печать
выделенного на путеизмерительной ленте участка.
Пункт меню «Печать» «Просмотр печати выделенного…» открывает окно
просмотра печати выделенного на путеизмерительной ленте участка. Окно просмотра
печати выделенного аналогично стандартному окну просмотра печати, изображенному на
рисунке 80. В этом окне также возможна печать ленты.
3.12.4 Печать по километрам
Для печати текущей путеизмерительной ленты по километровым участкам
используется меню «Печать»: «Печать по км…» и «Просмотр печати по км…». При печати
с помощью данного пункта меню каждый километровый участок путеизмерительной
ленты будет располагаться на новой странице.
67


Page 68
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Пункт меню «Печать» «Печать по км…» открывает окно настройки и выбора
принтера (Рисунок 77), с помощью этого же окна осуществляется печать
путеизмерительной ленты по километровым отметкам.
Пункт меню «Печать» «Просмотр печати по км…» открывает окно просмотра
печати текущей путеизмерительной ленты по километровым отметкам. Окно просмотра
печати по километровым участкам аналогично стандартному окну просмотра печати,
изображенному на рисунке 80. В этом окне также возможна печать ленты.
3.13 Архивный файл
Любому файлу можно присвоить статус архивного. При этом внесение изменений
в свойства пути и редактирование выявленных в ходе расшифровки отступлений
параметров пути станет невозможным.
Эта функция необходима для «закрытия» файла от несанкционированного
редактирования.
Присвоить файлу статус архивного можно, выбрав пункт «Файл» «Пометить
данные как архивные» главного меню. Прежде чем это сделать, необходимо убедиться,
что файл соответствующим образом обработан, т.е. правильно заданы все свойства пути
и произведена расшифровка параметров пути.
3.14 Завершение работы
Для выхода из программы следует выбрать подпункт «Файл» «Выход» главного
меню или нажать кнопку в верхнем правом углу главного окна.
68


Page 69
Код дефекта
__rendered_path__96
*10*
__rendered_path__96
*11*
__rendered_path__97
*14*
__rendered_path__99
*17*
__rendered_path__96
*18*
__rendered_path__97
*24*
__rendered_path__99
*25*
__rendered_path__96
*26*
__rendered_path__97
*27*
__rendered_path__112
*30*
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

Приложение А
(обязательное)
Стандартные коды дефектов
Позиции
1*** правая;
2*** левая;
***0 в любом месте;
***1 в стыке;
***2 вне стыка;
***3 в месте сварки.
3* рельсово-шпальное крепление на деревянных шпалах;
4* рельсово-шпальное крепление на железобетонных шпалах;
5* стыковое крепление;
6* деревянные шпалы;
7* железобетонные шпалы;
8* балластная призма;
9* земляное полотно.

Дефекты
__rendered_path__96

Описание дефекта
__rendered_path__98
Дефекты четырехзначные
__rendered_path__96
Отслоение и выкрашивание металла на поверхности катания головки из-за
__rendered_path__96
недостатков технологии изготовления рельсов – волосовин, закатов, плен и т.п.
__rendered_path__99
Выкрашивание металла на боковой рабочей выкружке головки из-за
__rendered_path__99
недостаточной контактно-усталостной прочности металла
__rendered_path__96
Пробоксовка рельсов колесами локомотива
__rendered_path__98
Отслоение и выкрашивание металла на поверхности катания в закаленном слое
__rendered_path__96
головки (при отсутствии наплавки)
__rendered_path__99
Выкрашивание наплавленного слоя на поверхности катания головки рельса
__rendered_path__96
Поперечные трещины в головке и изломы из-за них вседствие боксования, юза,
__rendered_path__98
прохода колес с ползунами или выбоинами
__rendered_path__96
Поперечные трещины в головке и изломы из-за них вседствие ударов по рельсу
__rendered_path__112
(инструментом, рельсом о рельс) и других механических повреждений
__rendered_path__112
Поперечные трещины в головке из-за нарушения технологии сварки рельсов
__rendered_path__96
Закалочные трещины в закаленном слое металла головки
__rendered_path__98
Вертикальное расслоение головки из-за остатков усадочной раковины;
__rendered_path__96
Горизонтальное расслоение головки из-за наличия скоплений неметаллических
__rendered_path__123
включений
__rendered_path__123
69
__rendered_path__96__rendered_path__97__rendered_path__123__rendered_path__96__rendered_path__97__rendered_path__96__rendered_path__98__rendered_path__96__rendered_path__128__rendered_path__128__rendered_path__128__rendered_path__96__rendered_path__97__rendered_path__96__rendered_path__98__rendered_path__96__rendered_path__123__rendered_path__123__rendered_path__123__rendered_path__96__rendered_path__97__rendered_path__96__rendered_path__98__rendered_path__96__rendered_path__128__rendered_path__128__rendered_path__128__rendered_path__96__rendered_path__97__rendered_path__96__rendered_path__98__rendered_path__96__rendered_path__123__rendered_path__123__rendered_path__123__rendered_path__96__rendered_path__97__rendered_path__96__rendered_path__98__rendered_path__96__rendered_path__123__rendered_path__123__rendered_path__123__rendered_path__96__rendered_path__97__rendered_path__96__rendered_path__98__rendered_path__96__rendered_path__161__rendered_path__161__rendered_path__161__rendered_path__96__rendered_path__97__rendered_path__96__rendered_path__98__rendered_path__96__rendered_path__128__rendered_path__128__rendered_path__128__rendered_path__96__rendered_path__97__rendered_path__96__rendered_path__98__rendered_path__96__rendered_path__184__rendered_path__96__rendered_path__96__rendered_path__97__rendered_path__184__rendered_path__96__rendered_path__98__rendered_path__184__rendered_path__96__rendered_path__96


Page 70
Код дефекта
__rendered_path__15
*38*
__rendered_path__15
*40*
__rendered_path__16
*41*
__rendered_path__18
*43*
__rendered_path__15
*44*
__rendered_path__16
*46*
__rendered_path__23
*47*
__rendered_path__15
*49*
__rendered_path__16
*50*
__rendered_path__28
*55*
__rendered_path__15
*56*
__rendered_path__16
*59*
__rendered_path__28
*60*
__rendered_path__15
*62*
__rendered_path__16
*65*
__rendered_path__28
*66*
__rendered_path__15
*69*
__rendered_path__16
*70*
__rendered_path__23
*74*
__rendered_path__15
*79*
__rendered_path__16
*85*
__rendered_path__53
*86*
__rendered_path__15
*99*
__rendered_path__16
31
__rendered_path__23
32
__rendered_path__15
33
__rendered_path__16
34
__rendered_path__28
35
__rendered_path__15
36
__rendered_path__16
37
__rendered_path__28
38
__rendered_path__15
41
__rendered_path__16
42
__rendered_path__82
43
__rendered_path__15
44
__rendered_path__16
45
__rendered_path__53
46
__rendered_path__15
47
__rendered_path__16
48
Программное обеспечение обработки данных тележки путеизмерительной WayMeter
Руководство пользователя
__rendered_path__10

__rendered_path__15

Описание дефекта
__rendered_path__17
Трещины в головке в месте приварки рельсовых соединителей
__rendered_path__15
Волнообразная деформация головки рельса (длинные волны)
__rendered_path__15
Смятие и вертикальный износ из-за недостаточной прочности металла
__rendered_path__18
Смятие головки внутреннего рельса в кривой из-за его перегруза
__rendered_path__18
Боковой износ головки рельсов сверх допускаемых норм
__rendered_path__15
Смятие головки из-за неравномерности механических свойств металла в месте
__rendered_path__17
сварного стыка
__rendered_path__15
Смятие головки в виде седловины в зоне болтового стыка
__rendered_path__23
Короткие (3–12 см) волнообразные неровности на головке рельсов – рифли
__rendered_path__23
Расслоение шейки вследствие дефектов технологии изготовления рельсов
__rendered_path__15
Трещины в шейке от маркировочных знаков, ударов по шейке и других
__rendered_path__17
механических повреждений и выколы из-за них
__rendered_path__15
Трещины в шейке в месте сварного шва вследствие дефектов сварки и обработки
__rendered_path__28
сварного шва
__rendered_path__28
Коррозия шейки рельсов
__rendered_path__15
Волосовины в подошве, трещины, выколы части подошвы и изломы из-за
__rendered_path__17
дефектов
__rendered_path__15
Выколы в подошве без видимых дефектов в изломе из-за некачественной ее
__rendered_path__28
обработки
__rendered_path__28
Трещины и выколы подошвы из-за ударов и других механических повреждений
__rendered_path__15
Трещины в подошве из-за нарушений технологии сварки рельсов
__rendered_path__17
Коррозия подошвы рельсов и коррозионно-усталостные трещины
__rendered_path__15
Поперечные изломы рельсов из-за шлаковых включений и других дефектов
__rendered_path__28
макроструктуры
__rendered_path__28
Поперечные изломы рельсов вследствие прохода колес с большими ползунами
__rendered_path__15
или выбоинами
__rendered_path__17
Поперечные изломы рельсов без видимых пороков в изломе
__rendered_path__15
Изгибы рельсов при выгрузке с подвижного состава, ударах по рельсам и т.п.
__rendered_path__23
Нарушение прямолинейности рельсов, допущенное при сварке
__rendered_path__23
Другие дефекты и повреждения рельсов
__rendered_path__15
Дефекты двузначные
__rendered_path__17
Зазор между рельсом и прокладкой
__rendered_path__15
Отбой наружных рельсов в кривых с отжатием костылей
__rendered_path__53
Наддернутые костыли
__rendered_path__53
Негодные костыли
__rendered_path__15
Негодный противоугон
__rendered_path__17
Негодные подкладки
__rendered_path__15
Нарушение целостности или отсутствие изолирующей прокладки
__rendered_path__23
Прочие дефекты
__rendered_path__23
Отсутствие гаек на закладных и клеммных болтах
__rendered_path__15
Отсутствие шайб за закладных и клеммных болтах
__rendered_path__17
Деформация закладных болтов
__rendered_path__15
Деформация клеммных болтов
__rendered_path__28
Нарушение целостности подкладки
__rendered_path__28
Нарушение целостности или отсутствие изолирующей прокладки
__rendered_path__15
Недостаточная затяжка резьбовых соединений
__rendered_path__17
Прочие дефекты
__rendered_path__15
70
__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__82__rendered_path__82__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__53__rendered_path__53__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__53__rendered_path__53__rendered_path__53__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__82__rendered_path__82__rendered_path__82__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__53__rendered_path__53__rendered_path__53__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__82__rendered_path__82__rendered_path__82__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__157__rendered_path__157__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__23__rendered_path__23__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__28__rendered_path__28__rendered_path__28__rendered_path__15__rendered_path__16__rendered_path__15__rendered_path__17__rendered_path__15__rendered_path__23__rendered_path__15__rendered_path__15__rendered_path__16__rendered_path__23__rendered_path__15__rendered_path__17__rendered_path__23__rendered_path__15__rendered_path__15


Page 71
Программное обеспечение обработки данных тележки путеизмерительной
Руководство пользователя
Код дефекта
Примеча
качестве знака [*] может использоваться любое число от 1 до 9
__rendered_path__15
51
__rendered_path__15
52
__rendered_path__16
53
__rendered_path__18
54
__rendered_path__15
55
__rendered_path__16
56
__rendered_path__23
57
__rendered_path__15
58
__rendered_path__16
61
__rendered_path__28
62
__rendered_path__15
63
__rendered_path__16
64
__rendered_path__28
65
__rendered_path__15
66
__rendered_path__16
67
