Главная / ЖД документы / Железнодорожная литература / Типовые конструкции Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий


ГОСУДАРСТВЕННЫЙ КОМИТЕТ СОВЕТА МИНИСТРОВ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
(ГОССТРОЙ СССР)




ТИПОВЫЕ КОНСТРУКЦИИ И ДЕТАЛИ ЗДАНИЙ И СООРУЖЕНИЙ




СЕРИЯ
3.501-81

КОНСТРУКЦИИ ВНУТРИЦЕХОВЫХ УПОРОВ
НА ЖЕЛЕЗНОДОРОЖНЫХ ПУТЯХ ПРОМЫШЛЕННЫХ
ПРЕДПРИЯТИЙ








Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Титульный лист.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Содержание.Содержание проекта.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Пояснительная записка.

Пояснительная записка.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 5.Рельсовый упор под автосцепку. Общий вид.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 6.

Рельсовый упор под автосцепку. Детали деревянных брусьев.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 7.

Рельсовый упор под автосцепку. Детали.

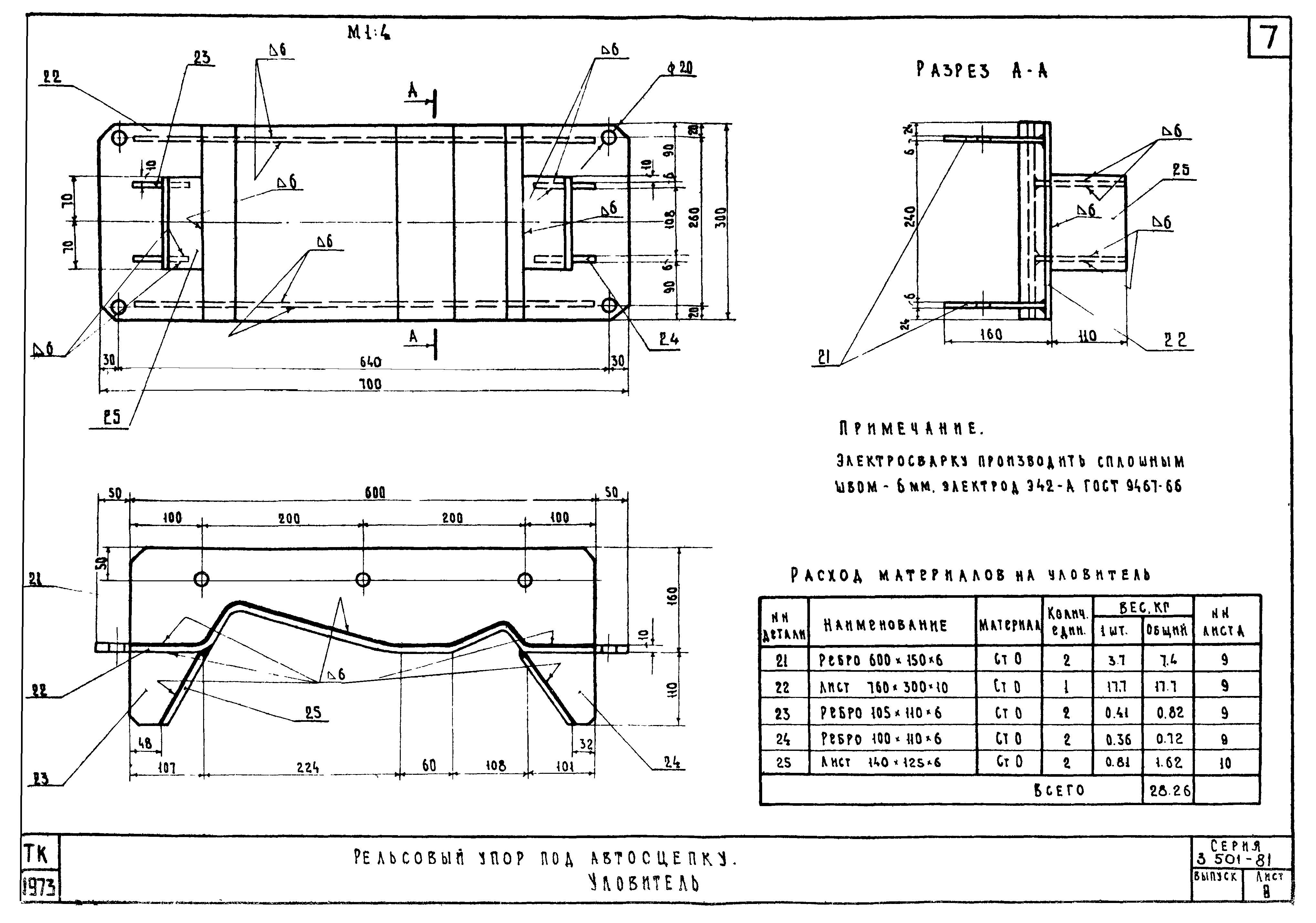

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 8.

Рельсовый упор под автосцепку. Уловитель.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 9.

Рельсовый упор под автосцепку. Детали уловителя.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 10.

Рельсовый упор под автосцепку. Детали листа и хомута.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 11.

Рельсовый упор под автосцепку. Детали листов и подкладок.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 12.

Рельсовый упор оборудованный буферами. Общий вид.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 13.

Рельсовый упор оборудованный буферами. Детали деревянных брусьев.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 14.

Рельсовый упор оборудованный буферами. Детали швеллера и хомута.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 15.

Упор без амортизирующих устройств. Общий вид.

Серия 3.501-81 Конструкции внутрицеховых упоров на железнодорожных путях промышленных предприятий. Лист 16.

Упор без амортизирующих устройств. Детали.


Проект содержит типовые чертежи внутрицеховых рельсовых тупиковых упоров различного исполнения для применения на железнодорожных путях промышленных предприятий внутри зданий производственного, складского и вспомогательного назначения. На территориях промышленных предприятий вне зданий, следует использовать типовые железнодорожные путевые тупиковые упоры, разрабатываемые в соответствии с нормативами МПС.
