НТД/ЦП-1-93 от 22.03.1993 Классификация дефектов рельсов, утверждённая МПС РФ


МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ



КЛАССИФИКАЦИЯ

ДЕФЕКТОВ РЕЛЬСОВ НТД/ЦП-1-93



Утверждено
Министерством путей сообщения
Российской Федерации
22.03.93 г.


I. НАЗНАЧЕНИЕ КЛАССИФИКАЦИИ

Классификация дефектов рельсов предназначена для статистического учета, анализа уровня эксплуатационной стойкости и надежности рельсов.

II. СТРУКТУРА КОДОВОГО ОБОЗНАЧЕНИЯ ДЕФЕКТОВ РЕЛЬСОВ



2.1. Все дефекты рельсов в классификации кодированы трехзначным числом. Использована следующая структура кодового обозначения:

первая цифра кода определяет вид дефекта рельсов и место его появления по элементам сечения рельса (головка, шейка, подошва);

вторая цифра определяет разновидность дефекта рельсов с учетом основной причины его зарождения и развития;

третья цифра указывает на место расположения дефекта по длине рельса.

Первые две цифры кода дефектов рельсов отделяются от третьей цифры точкой.

2.2. Вид дефекта и место его появления по элементам сечения рельса (головка, шейка, подошва) определяются цифрами:

1 - отслоения или выкрашивания металла на поверхности катания головки рельса;

2 - поперечные трещины в головке рельса и изломы из-за них;

3 - продольные горизонтальные и вертикальные трещины в головке рельса;

4 - пластические деформации (смятие), вертикальный, боковой и неравномерный износ головки рельса (длинные волны и рифли);

5 - дефекты и повреждения шейки рельса;

6 - дефекты и повреждения подошвы рельса;

7 - изломы рельса по всему сечению (исключая изломы, учитываемые в структуре кода под цифрой 2);

8 - изгибы рельса в вертикальной и горизонтальной плоскостях;

9 - прочие дефекты и повреждения рельса.

2.3. Разновидность дефекта рельсов, определяемая основной причиной его зарождения и развития (второй знак), обозначается цифрой:

0 - дефекты, связанные с отступлениями от технологии производства рельсов;

1 - дефекты, зависящие от металлургического качества рельсовой стали (местные неметаллические включения, вытянутые вдоль направления прокатки в виде дорожек-строчек) и связанной с этим недостаточной контактно-усталостной прочностью рельсового металла;

2 - дефекты, связанные с некачественной обработкой торцов;

3 - дефекты, связанные с нарушением требований инструкции по текущему содержанию железнодорожного пути, а также с нарушением в технологии обработки болтовых отверстий рельсов металлургическими комбинатами, линейными подразделениями и промышленными предприятиями путевого хозяйства дорог;

4 - дефекты, связанные с усиленным специфическим воздействием подвижного состава на рельсы (боксование, юз, ползуны и др.), в том числе и из-за нарушения режимов вождения поездов или из-за недостатков в содержании экипажной части подвижного состава;

5 - дефекты рельсов, полученные в результате механических воздействий на рельсы (удар инструментом, рельса о рельс и т.п.);

6 - дефекты в зоне сварных стыков, связанные с недостатками и нарушениями технологии сварки рельсов;

7 - дефекты, связанные с недостатками технологии закалки рельсов;

8 - дефекты, связанные с недостатками и нарушениями технологии наплавки рельсов или приварки рельсовых соединителей;

9 - дефекты, вызванные коррозией или другими, не перечисленными выше причинами.

Примечания.

  1. Буквы "В" и "Г" после второй цифры означают соответственно "вертикальную" и "горизонтальную" ориентацию дефекта (трещины) в рельсе.
  2. Появление дефекта рельса часто бывает следствием нескольких причин. Так, недостатки в содержании пути ускоряют развитие заводских дефектов. В связи с этим при определении разновидности дефекта должна быть выявлена решающая (определяющая) причина, с которой связано его появление и развитие.



2.4. Цифровое обозначение места расположения дефекта (третья цифра в номере дефекта) принято следующим:

1 - в стыке (на расстояние до 75 см от торца);

2 - вне стыка;

3 - в зоне контактной стыковой сварки рельсов.

Примечания.

  1. Отсутствие третьей цифры в коде классификатора означает, что дефект может быть расположен в любом месте по длине рельса.
  2. Зона сварки определяется расстоянием до 10 см симметрично от оси сварного шва (в нее также включается место установки прижимных губок сварочных машин).



КЛАССИФИКАЦИЯ ДЕФЕКТОВ РЕЛЬСОВ

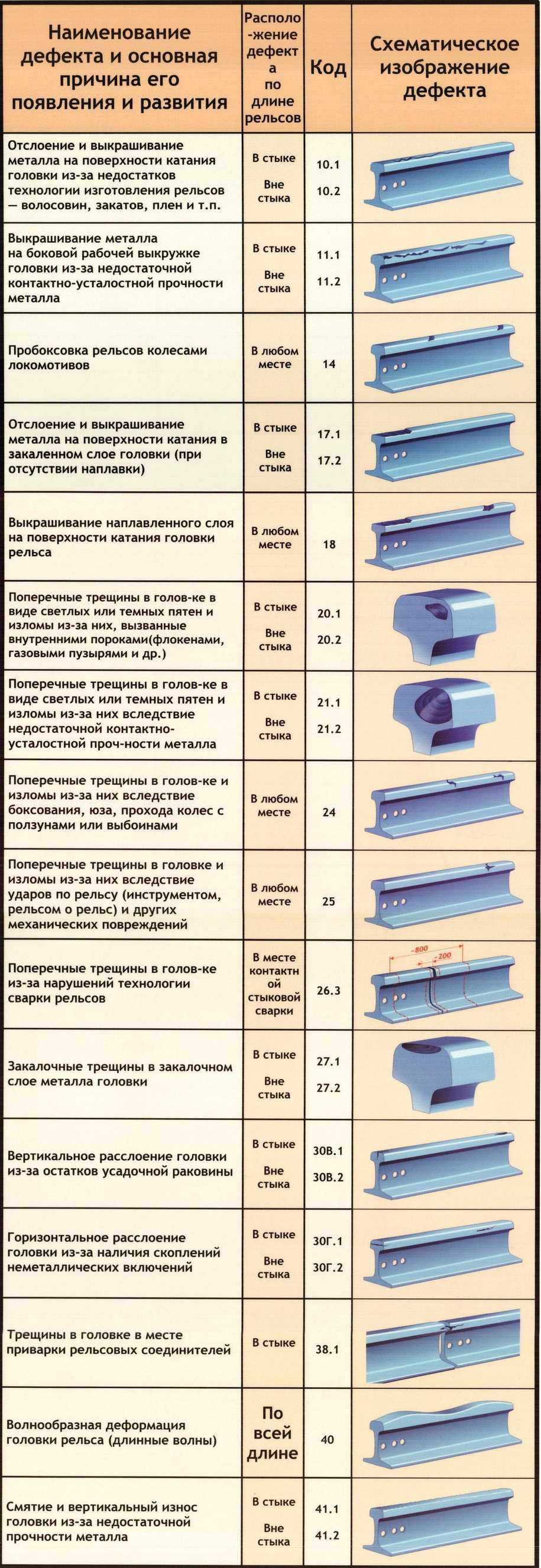

Скачать или смотреть онлайн НТД/ЦП-1-93 классификатор дефектов железнодорожных рельсов. Рисунок 1.

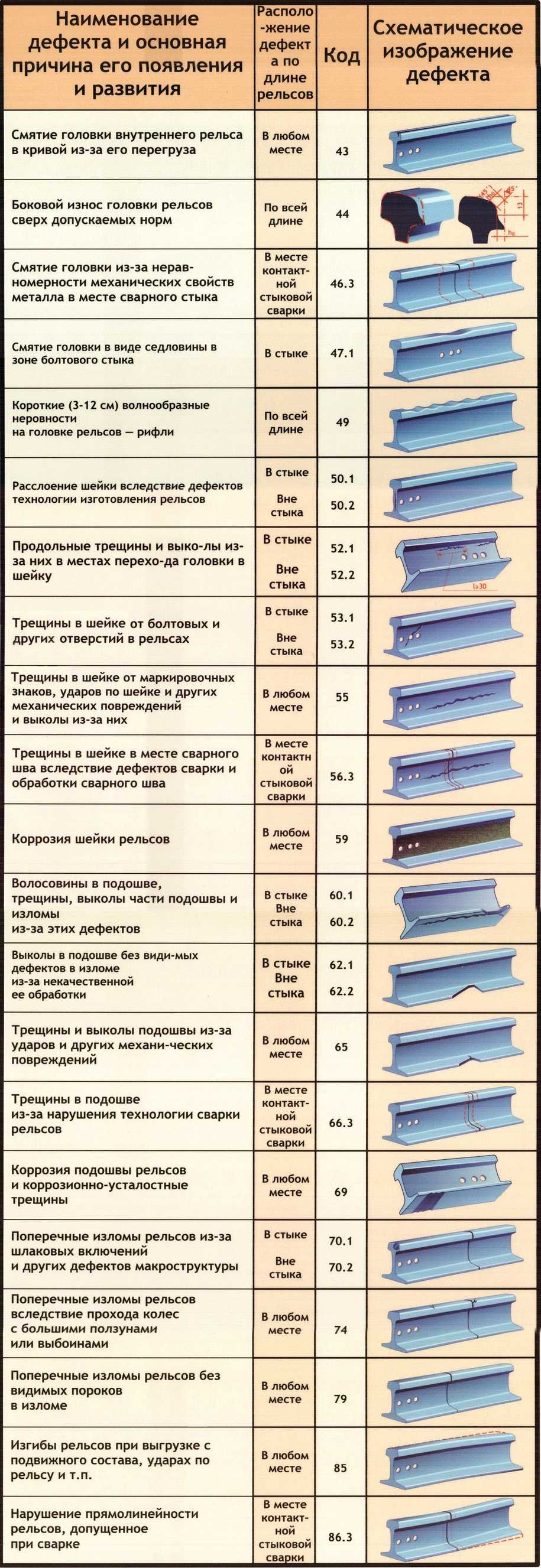

Скачать или смотреть онлайн НТД/ЦП-1-93 классификатор дефектов железнодорожных рельсов. Рисунок 2.

Наименование дефекта и основная причина его появления и развития Расположение дефекта по длине рельсов Кодовое обозначение Схематическое изображение дефекта
Другие кроме перечисленных выше дефекты и повреждения рельсов

В стыке

Вне стыка

В сварном стыке

99.1

99.2

99.3



99.1-2-3
